Anillo colector sin escobillas Mercotac modelo 104/110
Anillos colectores eléctricos sin escobillas Mercotac modelos 104 y 110 — Soluciones compactas y de alta confiabilidad para transmisión continua de señal o potencia, sin desgaste por fricción.
- Conector Giratorio sin escobillas modelo 105 y modelo 110T
- Conductores: Un conductor
- Amperios: 4 o 10
- RPM: 7500 o 3600
- Las Zapatas no están incluidas.
- Disponible con rodamiento de bolas de acero inoxidable (104-SS y 110-SS) (recomendado para ambientes húmedos o corrosivos).
| Nº de Modelo | Terminales | Cuerpo material | Tipo de rodamiento | Máx. Par de rotación (gf-cm) | Máx. Clasificación de voltaje (CA/CC) | Máx. Clasificación actual (amperios) | Máx. Velocidad de rotación (RPM) | Temperatura de funcionamiento Mín. °F (°C) Máx. °F (°C) |
Máx. Frecuencia (MHz) | Resistencia de contacto (mΩ) | Separación de circuitos (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 104 | 1 | Aluminio anodizado | Acero cromado | <10 | N/A | 4 | 7500 | Mín. 45 (7) Máx. 140 (60) |
200 | <1 | N/A |
| 104-SS | Acero inoxidable | ||||||||||
| 110 | Acero cromado | 35 | 10 | 3600 | Mín. -20 (-29) Máx. 140 (60) |
||||||
| 110-SS | Acero inoxidable | ||||||||||
| 110 litros | Acero cromado | 10 | 1200 |
- El designador “SS” indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos)
- El designador “L” indica un par bajo (solo se puede operar verticalmente)
- Nota: El cuerpo de Mercotac series 104 y 110 está eléctricamente “caliente” respecto al conductor interno.
Descripción: Receptáculo de un contacto N.° de artículo: 5920
- Un orificio de soldadura para cable de 18 AWG
- Adecuado hasta 4 amperios
Descripción: Receptáculo de un contacto N.° de artículo: 5921-S
- Con un cable de 6” (18 AWG) preconectado
- Adecuado hasta 4 amperios
Descripción: Terminal de anillo N.
N.° de artículo: 55337
- Para cables de 12-10 AWG
- Adecuado hasta 10 amperios
Descripción: Tapa de un contacto N.° de artículo: 5952
- Con un terminal de soldadura para cable de 18 AWG
- Adecuado hasta 4 amperios

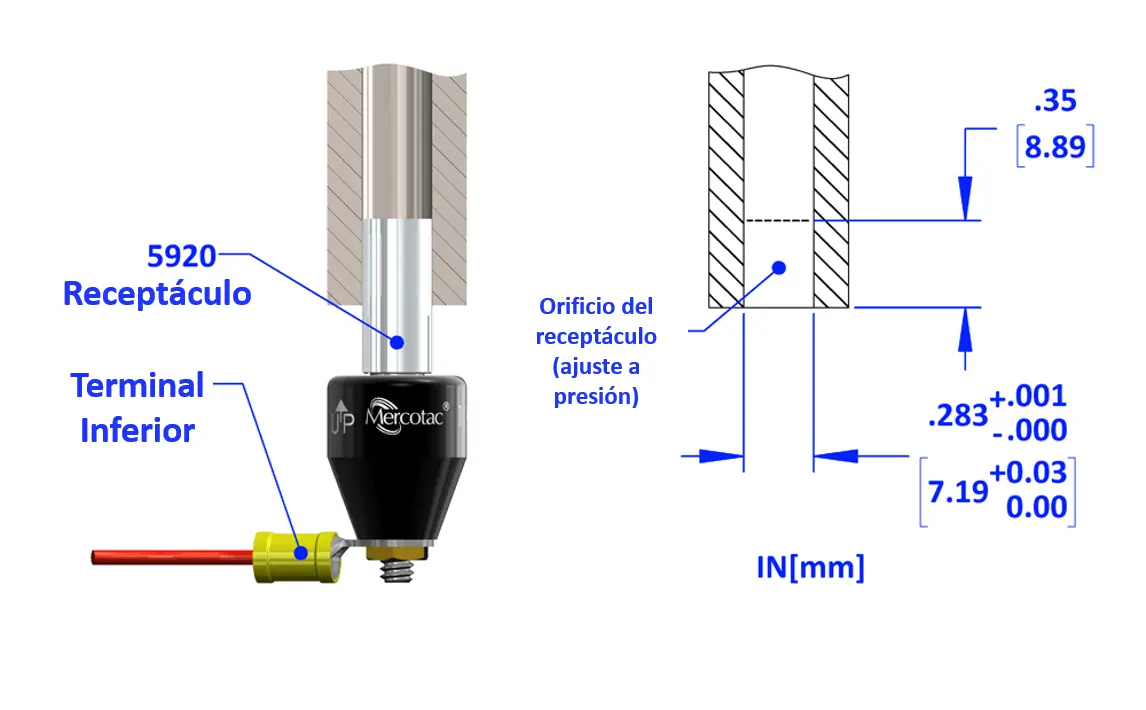

Descripción: Se utiliza un receptáculo para montarlo en el dispositivo giratorio. Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Ordene por separado.

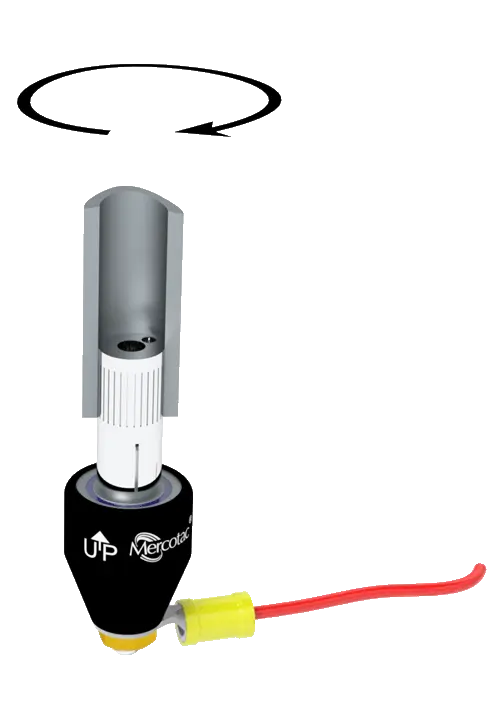

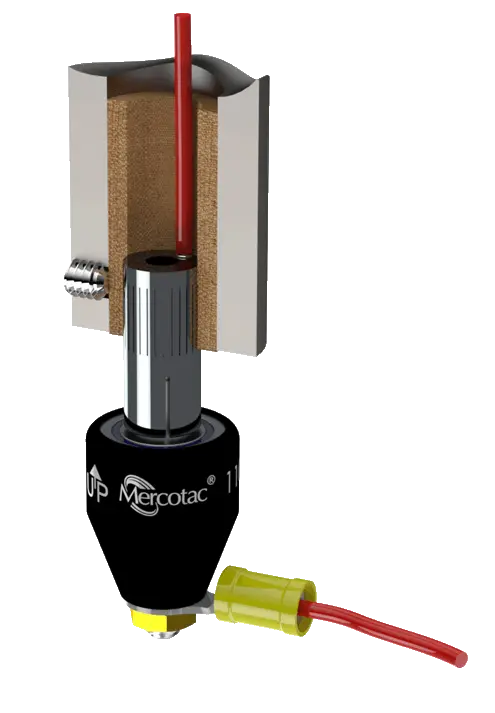

Los modelos 104 y 110 normalmente se montan en el cuerpo negro o en el contacto superior. Cuando se use horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire

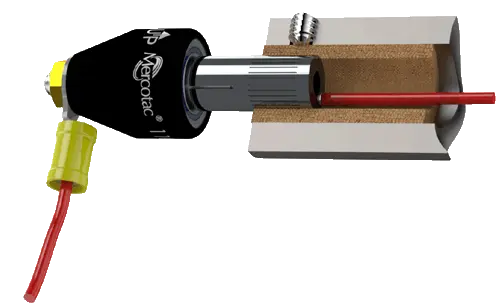

Montaje horizontal con eje aislado eléctricamente
El cuerpo de Mercotac está eléctricamente caliente. Un eje aislado eléctricamente puede aislarlo, si es necesario.

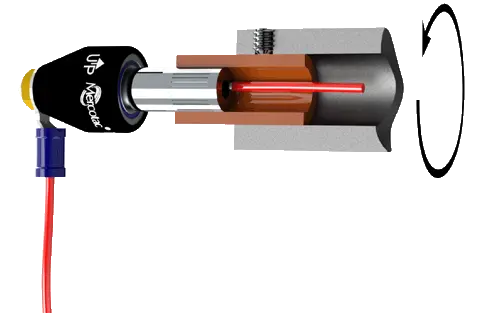

Montaje horizontal con aislamiento térmico y eléctrico
Úselo si se necesita aislamiento eléctrico y térmico.
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.

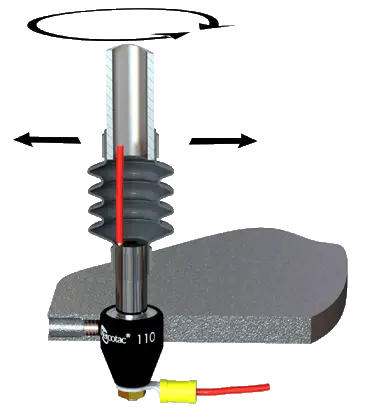

- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005″ (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.

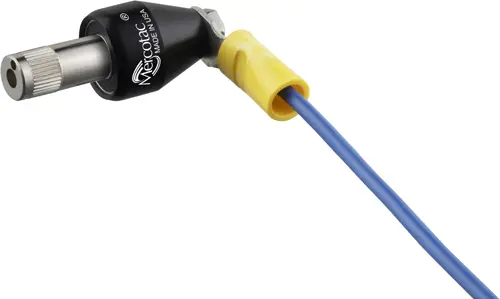

Conexiones de cables estándar modelo 104 y modelo 110

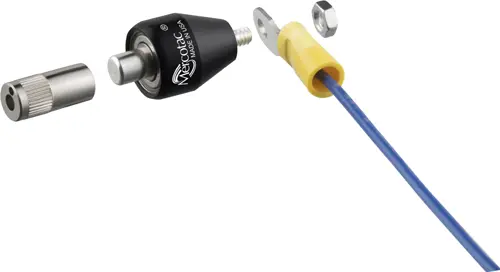

Terminal de anillo para conexión de cables estacionarios.
La prensa de receptáculo de metal encaja en el miembro giratorio de la máquina.
Terminal de anillo para conexión de cables estacionarios.
La unidad Mercotac se conecta al receptáculo después de que el receptáculo se ajusta a presión en el miembro giratorio de la máquina.
