Nota: Para conectar los cables, utilice un terminal de anillo con un orificio lo suficientemente grande para un perno de 5 mm. Actualmente no se ofrece. Compra externamente por separado.

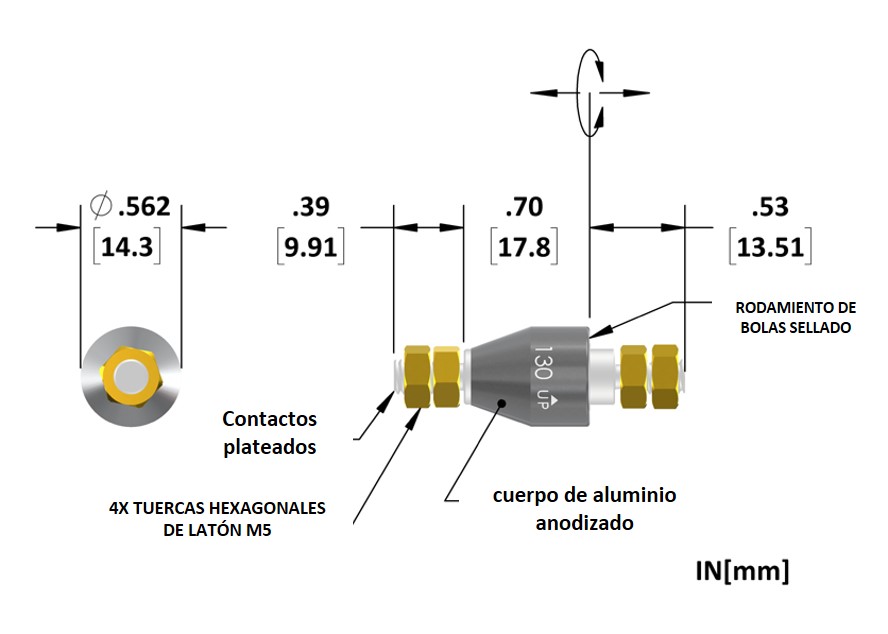

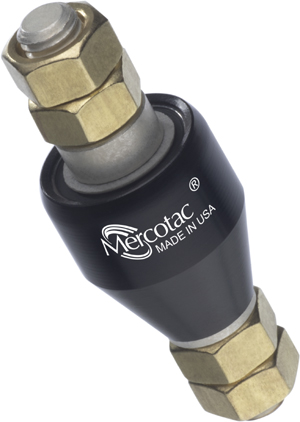

Anillo colector sin escobillas Mercotac modelo 130
Mercotac 130 – Anillo colector sin escobillas de alta capacidad para transmisión confiable de potencia y señal en aplicaciones industriales exigentes.
- Conector Rotatorio sin escobillas modelo 130
- Conductores: Un conductor
- Amperios: 30
- Las Zapatas no están incluidas.
- Disponible con rodamiento de bolas de acero inoxidable (130-SS) (recomendado para ambientes húmedos o corrosivos)
| Nº de Modelo | Terminales | Cuerpo material | Tipo de rodamiento | Máx. Par de rotación (gf-cm) | Máx. Clasificación de voltaje (CA/CC) | Máx. Clasificación actual (amperios) | Máx. Velocidad de rotación (RPM) | Temperatura de funcionamiento. Mín. °F (°C) Máx. °F (°C) | Máx. Frecuencia (MHz) | Resistencia de contacto (mΩ) | Separación de circuitos (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 130 | 1 | Aluminio anodizado | Acero cromado | 75 | N / A | 30 | 2000 | Mín. -20 (-29) Máx. 140 (60) | 200 | <1 | >N/A |
| 130-SS | Acero inoxidable |
El designador “SS” indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos)
Las opciones de conector se detallan a continuación. No están incluidos con una compra de 130 Mercotac. Pida los conectores deseados por separado.

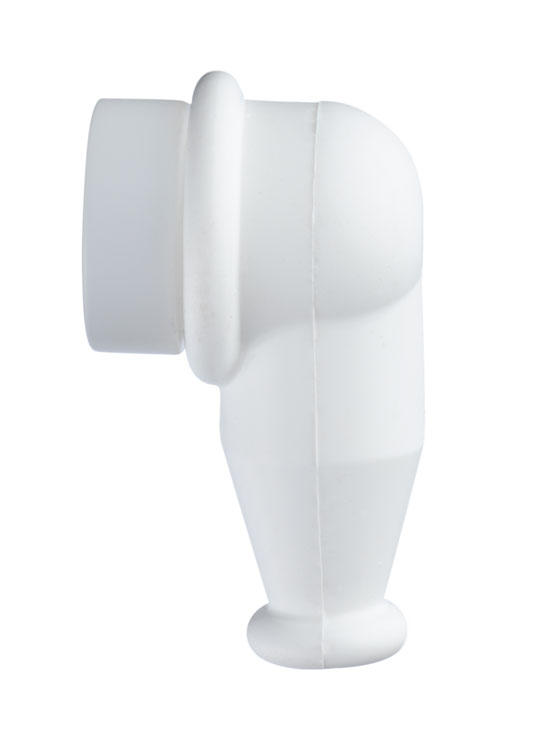

Descripción: Piezas del kit de arranque N.° de artículo: 57130
- Kit de botas de vinilo para protección contra polvo y salpicaduras.
- Grado de protección IP51
Descripción: Kit de arranque ensamblado N.° de artículo: 57125
- Kit de botas de vinilo para protección contra polvo y salpicaduras.
- Grado de protección IP51

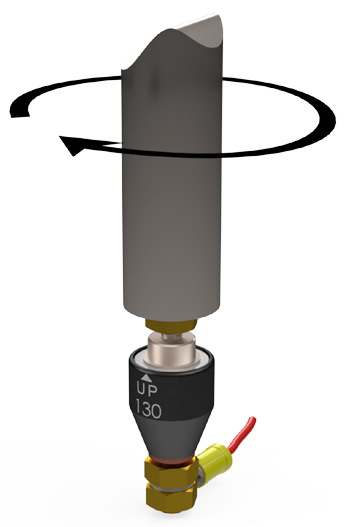

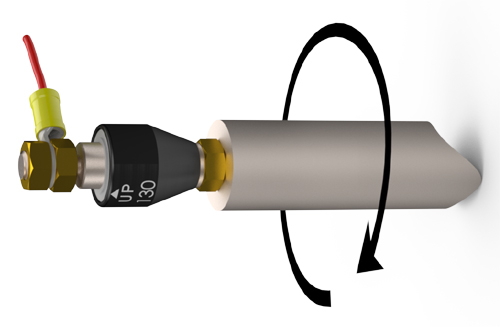

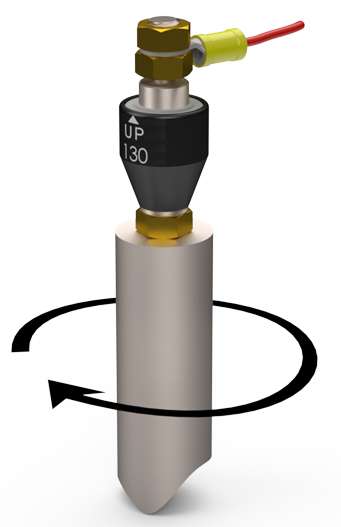

Mercotac Modelo 130 generalmente se monta mediante el perno roscado en cualquiera de los extremos o mediante el cuerpo negro usando un tornillo de fijación. Al montarlo horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005″ (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.

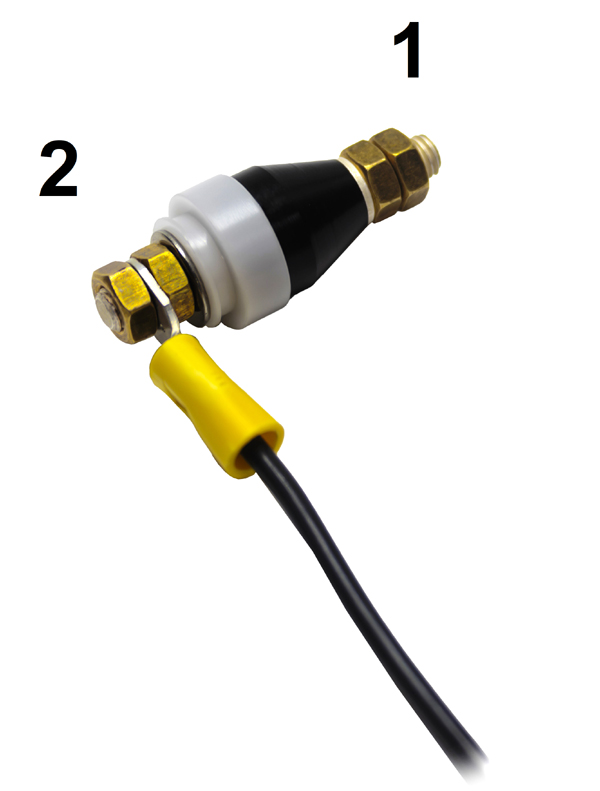

1. Conexión roscada al eje giratorio. 2. Extremo estacionario que muestra el cable conectado con un terminal de anillo.

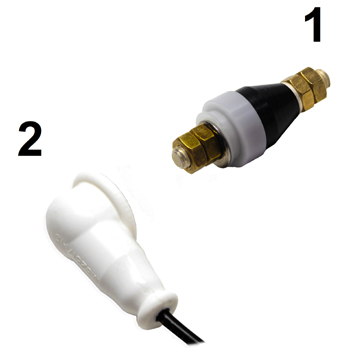

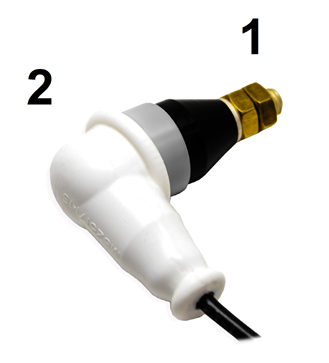

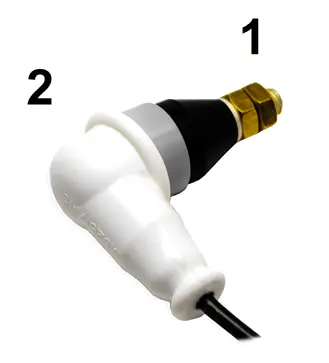

Conexiones de cables modelo 130 con kit de funda opcional
1. Conexión roscada al eje giratorio.
2. Extremo estacionario que muestra el kit de arranque opcional.

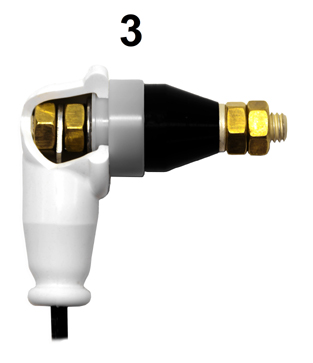

3. Vista en corte.
