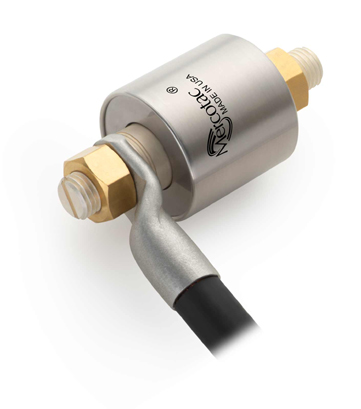

Anillo colector sin escobillas Mercotac modelo 1500
Mercotac 1500 – Anillo colector sin escobillas de alta capacidad para transmisión confiable de potencia y señal en aplicaciones industriales exigentes.
- Conector Giratorio sin escobillas modelo 1500
- Conductores: Un conductor
- Amperios: 500
- Se incluyen tuercas hexagonales.
- Disponible con rodamiento de bolas de acero inoxidable (1500-SS).
- Sello antipolvo externo disponible (modelo 1500-1 o 1500-1-SS) (recomendado para ambientes húmedos o corrosivos).
- Se incluyen tuercas hexagonales..
- Disponible con rodamiento de bolas de acero inoxidable (1500-1-SS).
- Sello externo contra el polvo para protección IP51 (recomendado para ambientes húmedos o corrosivos).

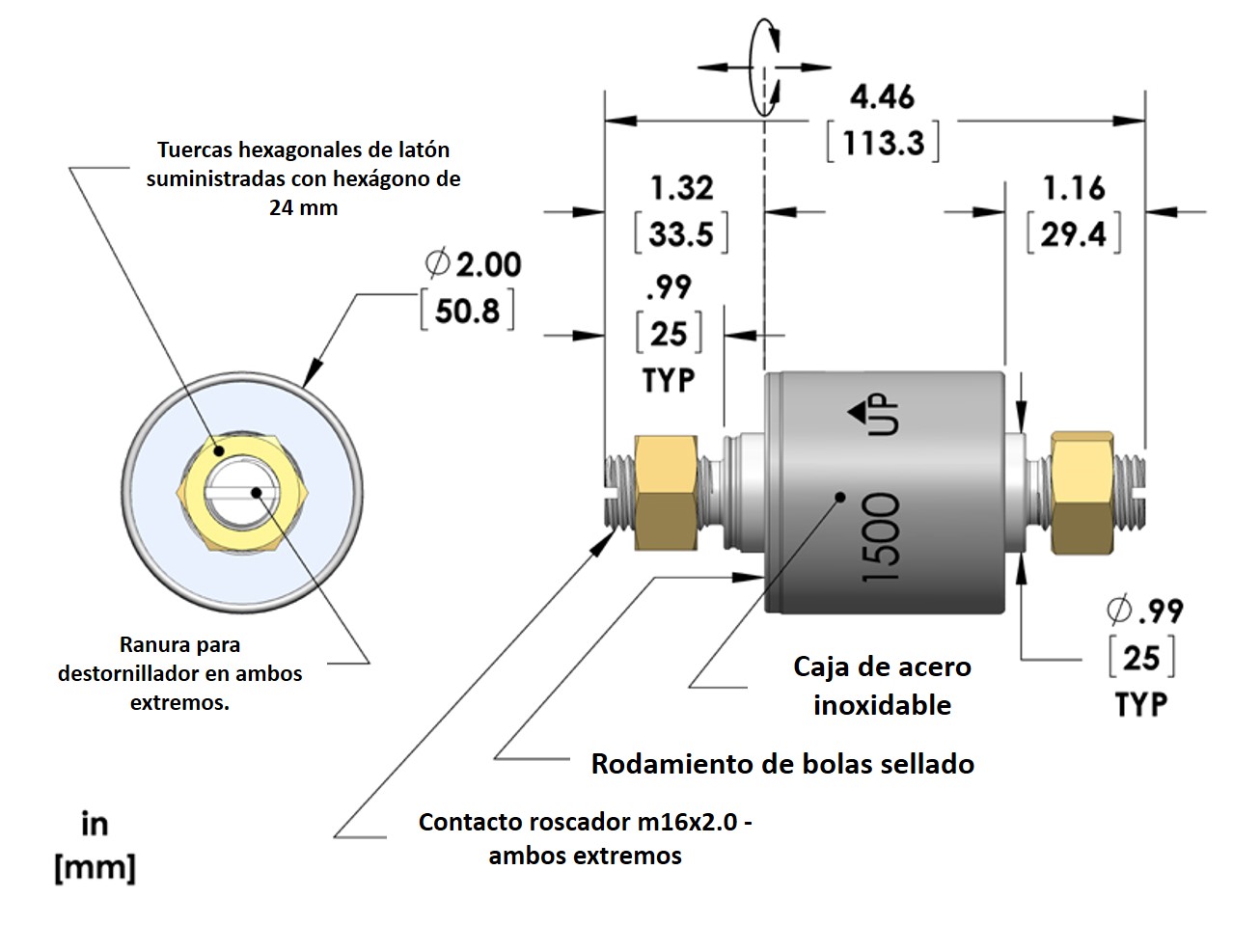

| Nº de Modelo | Terminales | Cuerpo material | Tipo de rodamiento | Máx. Par de rotación (gf-cm) | Máx. Clasificación de voltaje (CA/CC) | Máx. Clasificación actual (amperios) | Máx. Velocidad de rotación (RPM) | Temperatura de funcionamiento. Mín. °F (°C) Máx. °F (°C) | Máx. Frecuencia (MHz) | Resistencia de contacto (mΩ) | Separación de circuitos (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1500 | 1 | Acero inoxidable | Acero cromado | 750 | N / A | 500 | 300 | Mín. -20 (-29) Máx. 140 (60) | 200 | <1 | N / A |
| 1500-SS | Acero inoxidable | ||||||||||
| 1500-1 | Acero cromado | ||||||||||
| 1500-1-SS | Acero inoxidable |
- El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).
- El designador "-1" indica un sello antipolvo externo.
- Nota: El conector Mercotac™ serie 1500 viene de serie con un cuerpo de acero inoxidable, que está eléctricamente "caliente" con respecto al conductor interno a voltajes más altos.
Actualmente no hay accesorios para este modelo; sin embargo, si se necesita un sello externo contra el polvo con una clasificación de protección IP51, seleccione el modelo 1500-1.

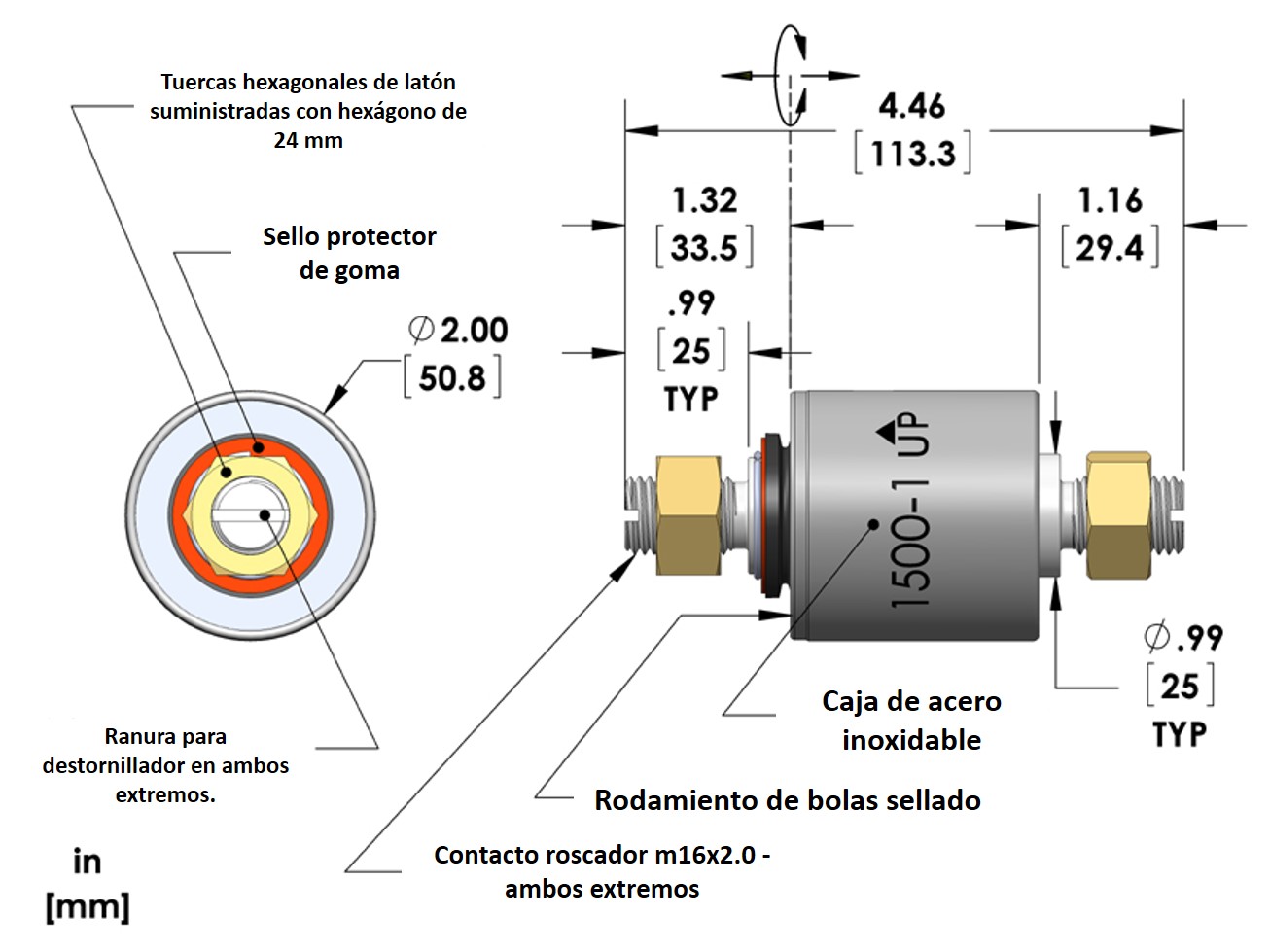

Anillo colector sin escobillas modelo 1500-1 o 1500-1-SS
Descripción: Modelo con sello antipolvo N.° de artículo: 1500-1 o 1500-1-SS
- Incluye un sello externo contra el polvo.
- Grado de protección IP 51
- Todas las demás características son las mismas que las del modelo 1500 estándar.
Nota de seguridad: La carcasa de acero inoxidable del conector Mercotac serie 1500 a voltajes más altos está eléctricamente “caliente” para el conductor interno.

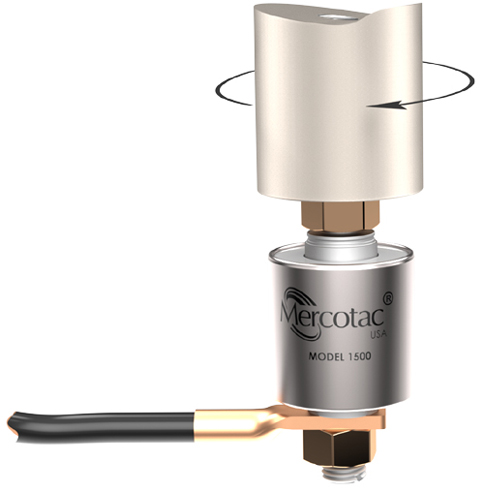

Montaje superior con eje conductor

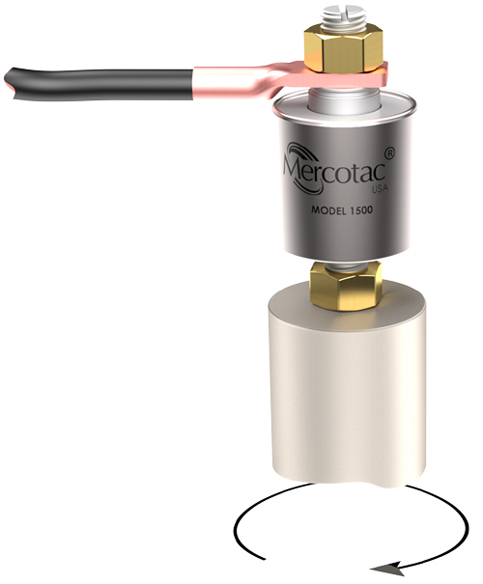

Montaje inferior con eje conductor

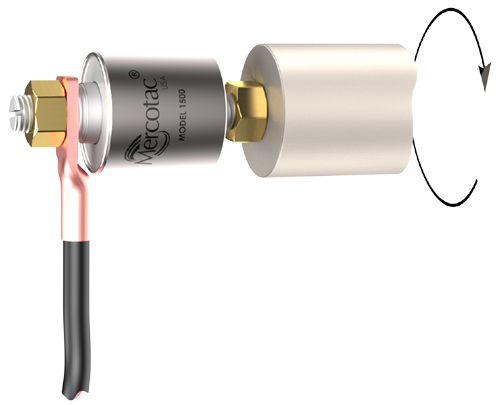

Montaje horizontal con eje conductor
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005″ (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.
Conexiones de cables estándar modelo 1500 y modelo 1500-1
Extremo estacionario que muestra conexiones de cables estándar.
