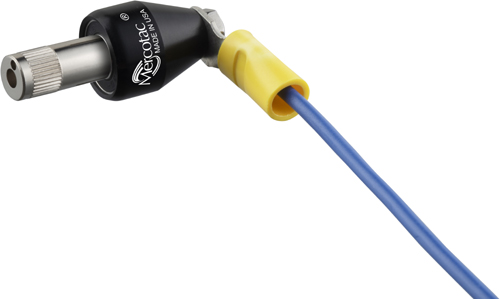

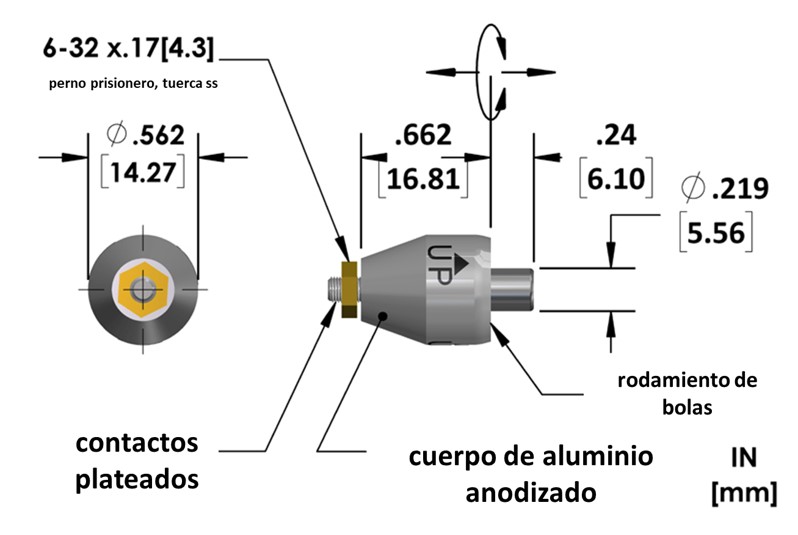

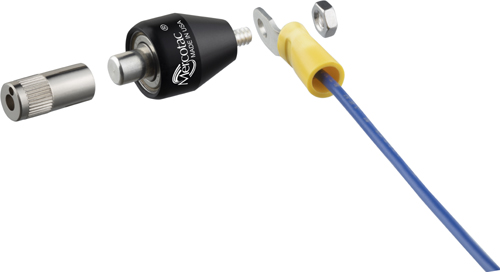

MERCOTAC  MER 104 – 110

• Detalles
• Las Zapatas no están incluidas.
• Disponible con rodamiento de bolas de acero inoxidable (104-SS y 110-SS) (recomendado para ambientes húmedos o corrosivos).

• El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos)
• El designador "L" indica un par bajo (solo se puede operar verticalmente)
• Nota: El cuerpo de Mercotac series 104 y 110 está eléctricamente "caliente" respecto al conductor interno.

Las opciones de conector se detallan a continuación. No están incluidos con la compra de 104/110T Mercotac. Pida los conectores deseados por separado.

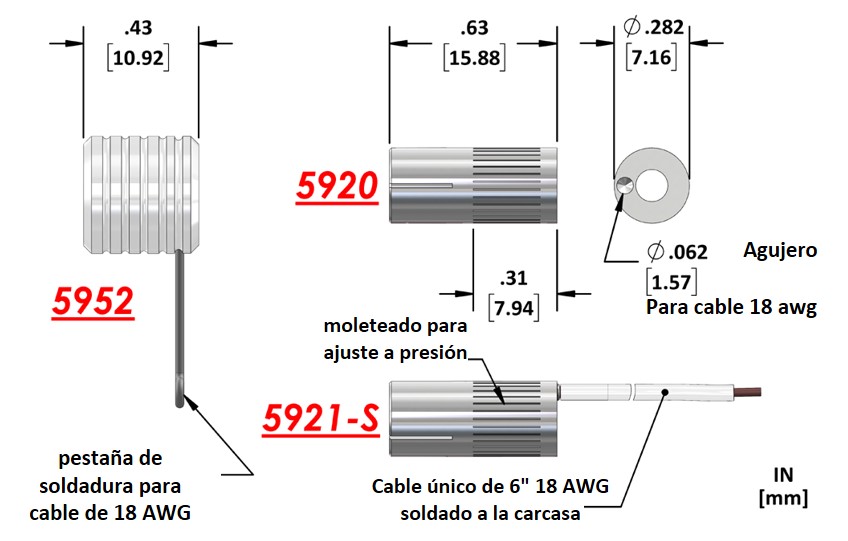

Descripción: Receptáculo de un contacto
N.° de artículo: 5920

• Un orificio de soldadura para cable de 18 AWG
• Adecuado hasta 10 amperios

Descripción: Receptáculo de un contacto
N.º de artículo: 5921-S

• Con un cable de 6” (18 AWG) preconectado
• Adecuado hasta 4 amperios

Descripción: Terminal de anillo N.
° de artículo: 55337

• Para cables de 12-10 AWG
• Adecuado hasta 10 amperios

Descripción: Tapa de un contacto
N.º de artículo: 5952

• Con un terminal de soldadura para cable de 18 AWG
• Adecuado hasta 4 amperios

Descripción: Se utiliza un receptáculo para montarlo en el dispositivo giratorio. Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Ordene por separado.

Los modelos 104 y 110 normalmente se montan en el cuerpo negro o en el contacto superior. Cuando se use horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire

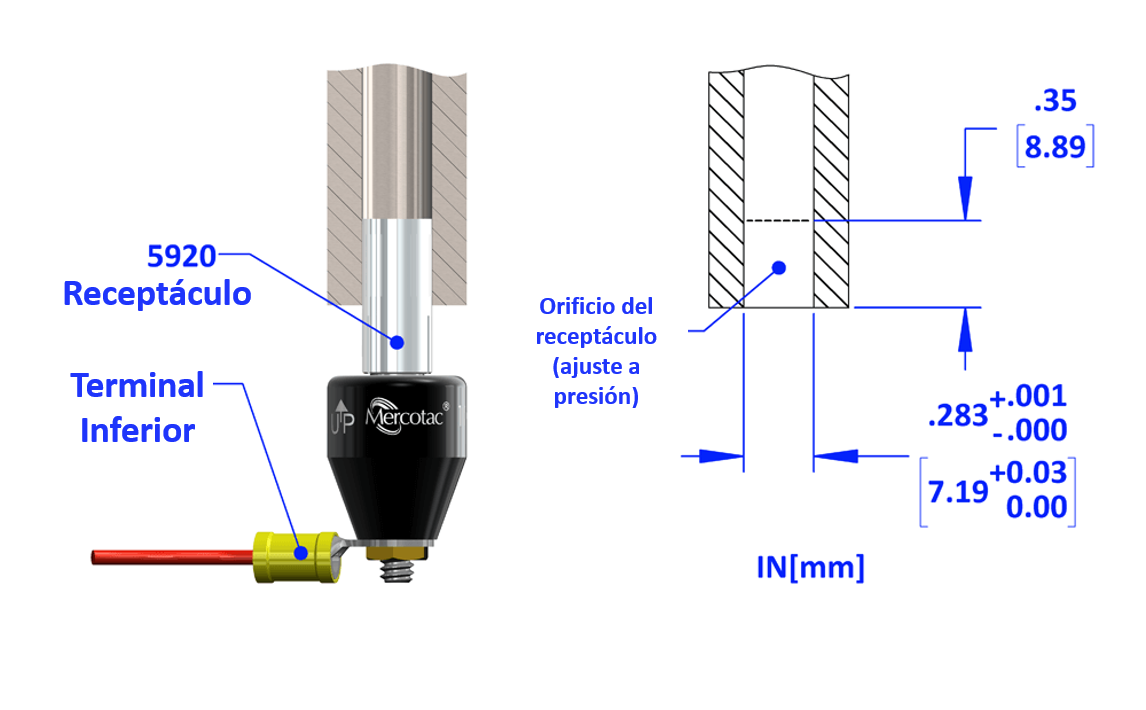

Montaje receptible

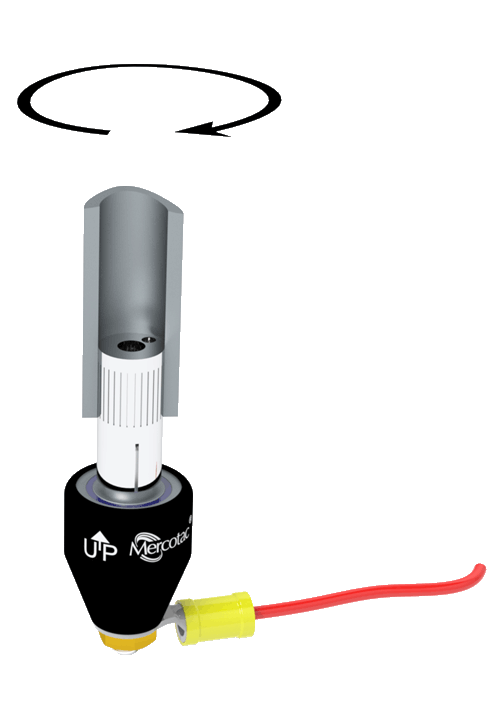

Montaje inferior con eje conductivo

Orientación de montaje preferida.

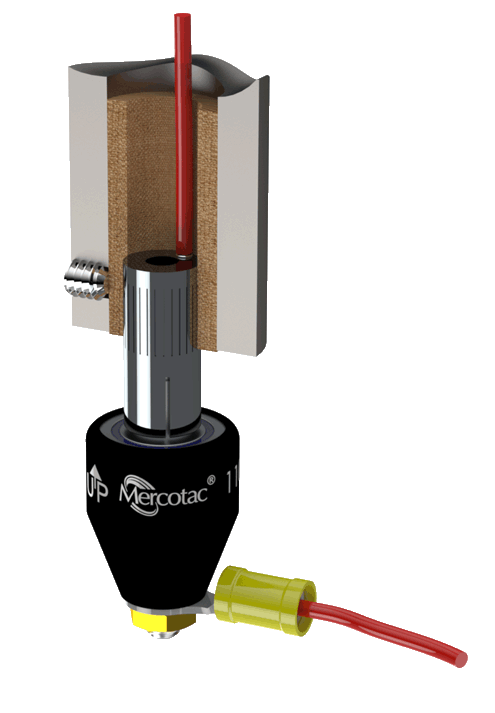

Montaje vertical con eje aislado eléctricamente

El cuerpo de Mercotac está eléctricamente caliente. Un eje aislado eléctricamente puede aislarlo, si es necesario.

Montaje horizontal con eje aislado eléctricamente

El cuerpo de Mercotac está eléctricamente caliente. Un eje aislado eléctricamente puede aislarlo, si es necesario.

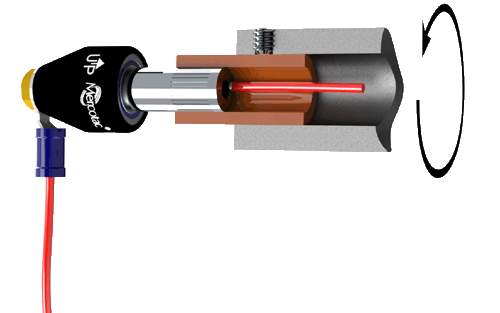

Montaje horizontal con aislamiento térmico y eléctrico

Úselo si se necesita aislamiento eléctrico y térmico.

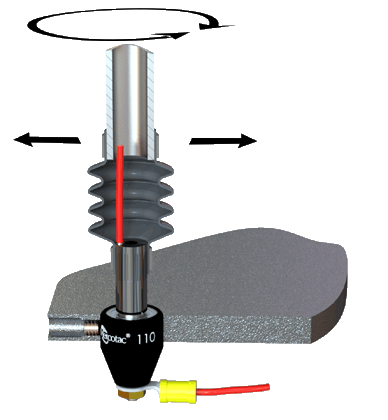

Montaje aislante de vibraciones

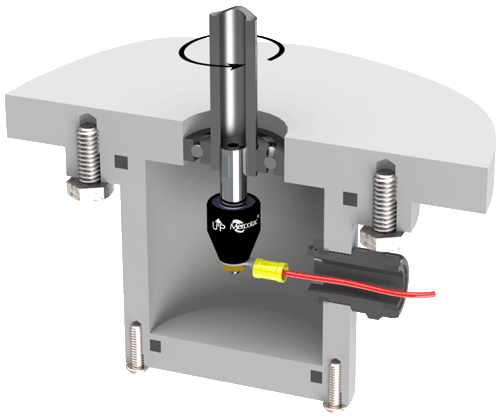

Montaje de carcasa protectora con eje conductor

Notas de instalación:

• La flecha hacia arriba no debe apuntar por debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos de choque.
