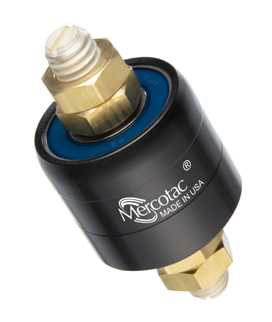

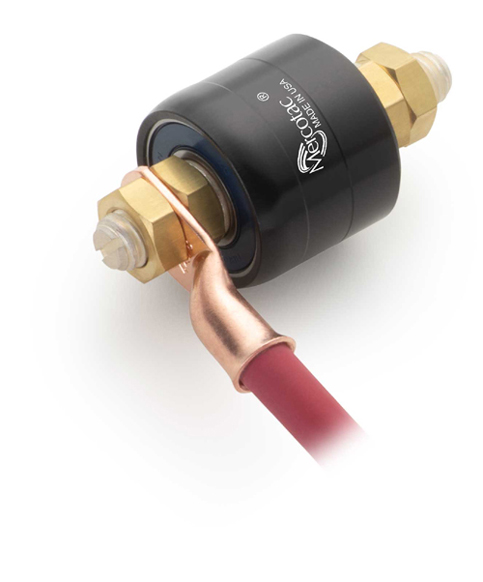

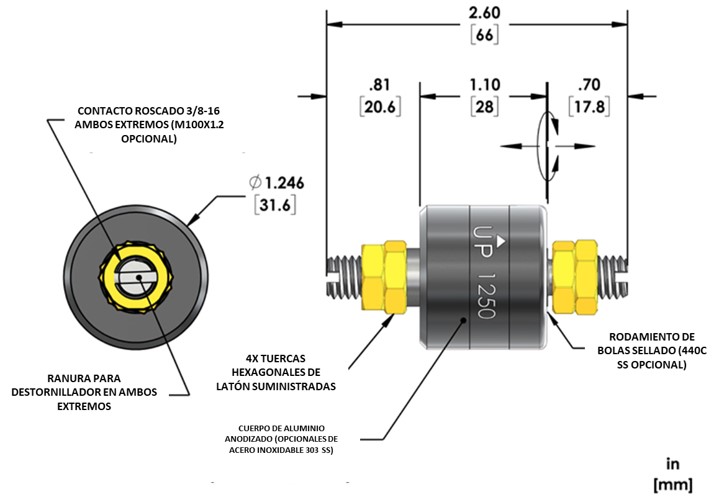

Anillo colector sin escobillas Mercotac modelo 1250

Mercotac 1250 – Anillo colector sin escobillas de alta capacidad para transmisión confiable de potencia y señal en aplicaciones industriales exigentes.
  • Conector Rotatorio sin escobillas modelo 1250
  • Conductores: Un conductor
  • Amperios: 250

  • Disponible en rosca métrica (1250-M / 1250-MS / 1250-MSX)
  • Disponible con rodamiento de bolas de acero inoxidable (1250-SS / 1250-MS) (recomendado para ambientes húmedos o corrosivos).
  • Disponible con cuerpo y cojinete de acero inoxidable (1250-SX / 1250-MSX) (recomendado para ambientes húmedos o corrosivos).
  • Kit de bota contra polvo/salpicaduras disponible.

Nº de Modelo Terminales Cuerpo material Tipo de rodamiento Caja de rodamientos Tamaño de rosca de montaje Máx. Par de rotación
(gf-cm)		 Configuración de la tuerca de montaje (ver tabla) Máx. Clasificación de voltaje
(CA/CC)		 Máx. Clasificación actual
(amperios)		 Máx. Velocidad de rotación
(RPM)		 Temperatura de funcionamiento.
Mín. °F (°C)
Máx. °F (°C) 		Máx. Frecuencia (MHz) Resistencia de contacto
(mΩ)		 Separación de circuitos
(MΩ)
1250 1 Aluminio anodizado Acero cromado Sello 3/8 – 16 250 1 N / A 250 1200 Mín. -20 (-29)
Máx. 140 (60) 		200 <1 N / A
1250-M Sello M10 x 1,5 2
1250-SC Sello 3/8 – 16 3
1250-SS Acero inoxidable** (440C) Sello 3/8 – 16 1
1250-MS Sello M10 x 1,5 2
1250-LS*** Blindaje 3/8 – 16 125 1
1250-SX Acero inoxidable (303) Sello 3/8 – 16 250 1
1250-MSX Sello M10 x 1,5 2
1250-LSX*** Blindaje 3/8 – 16 125 1
  • El cuerpo de la unidad Mercotac™ serie 1250 está eléctricamente "caliente" respecto al conductor interno.
  • Se recomienda un tipo de rodamiento de acero inoxidable y/o un material de cuerpo de acero inoxidable para entornos húmedos o corrosivos.
  • El designador "L" indica un par bajo (solo se puede operar verticalmente).

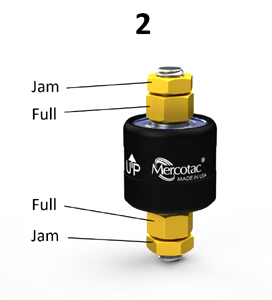

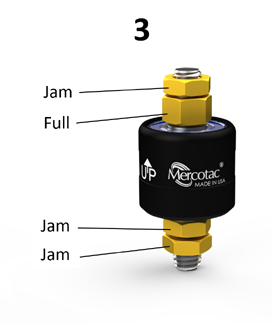

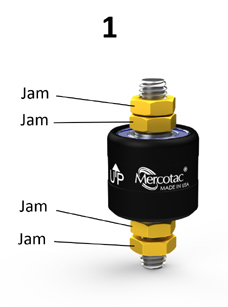

Configuraciones de tuercas de montaje

Descripción: Piezas del kit de arranque
N.° de artículo: 57125

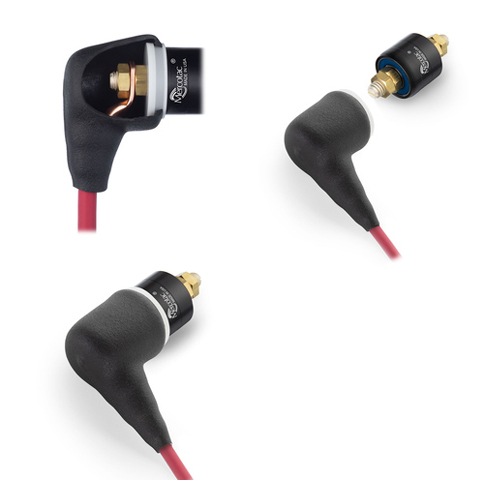

  • Kit de botas de vinilo para protección contra polvo y salpicaduras.
  • Grado de protección IP51

Descripción: Kit de arranque ensamblado
N.° de artículo: 57125

  • Kit de botas de vinilo para protección contra polvo y salpicaduras.
  • Grado de protección IP51

Mercotac Modelo 1250 generalmente se monta mediante el perno roscado en cualquiera de los extremos o mediante el cuerpo negro usando un tornillo de fijación. Cuando lo monte horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire.

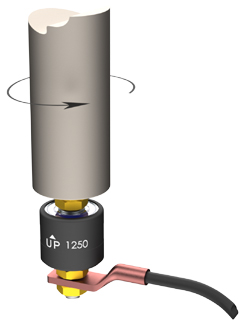

Montaje superior con eje conductivo

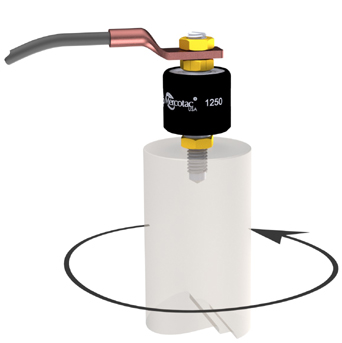

Montaje inferior con eje conductivo

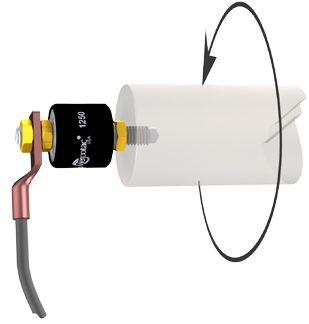

Montaje horizontal con eje conductor

Nota: Los modelos de bajo torque solo pueden operarse verticalmente

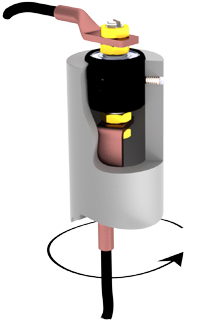

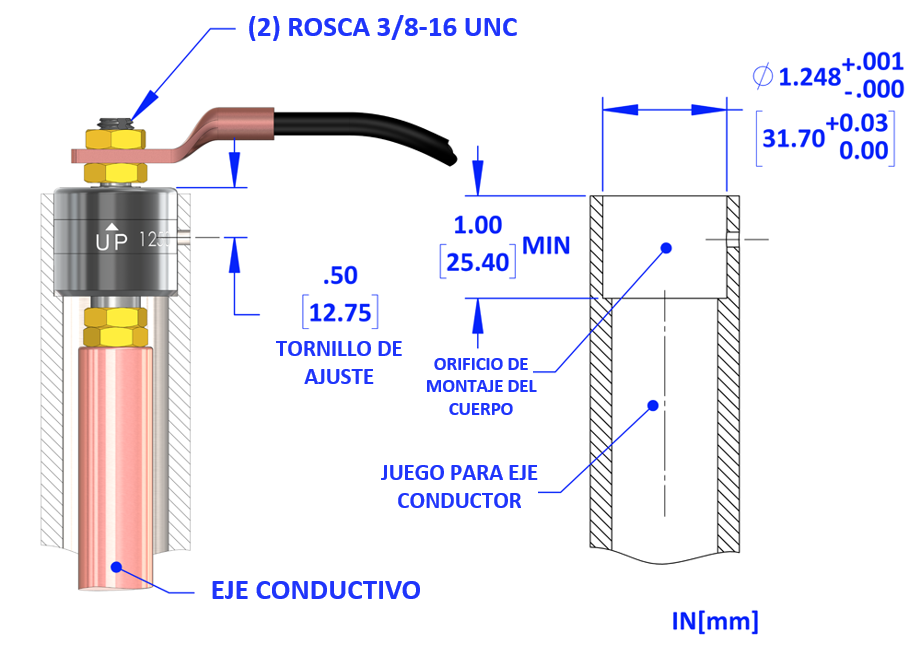

Montaje superior del cuerpo al buje

Nota: La carcasa del Mercotac serie 1250 está eléctricamente "caliente" respecto al conductor interno.

Notas de instalación:

  • La flecha hacia arriba no debe apuntar por debajo de la horizontal.
  • No suelde ni doble los terminales.
  • Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
  • No monte de forma rígida ambos extremos del Mercotac.
  • Limite la excentricidad del montaje (desviación/oscilación) a 0,005″ (0,13 mm).
  • Proporcionar protección contra sobrecarga dentro del circuito.
  • Evite vibraciones y movimientos de choque.

Sin kit de arranque

Con kit de arranque
