Conductores: Dos Conductores
Amps: 30- por cada Linea -- 2x30 Amperios
Volts: 250

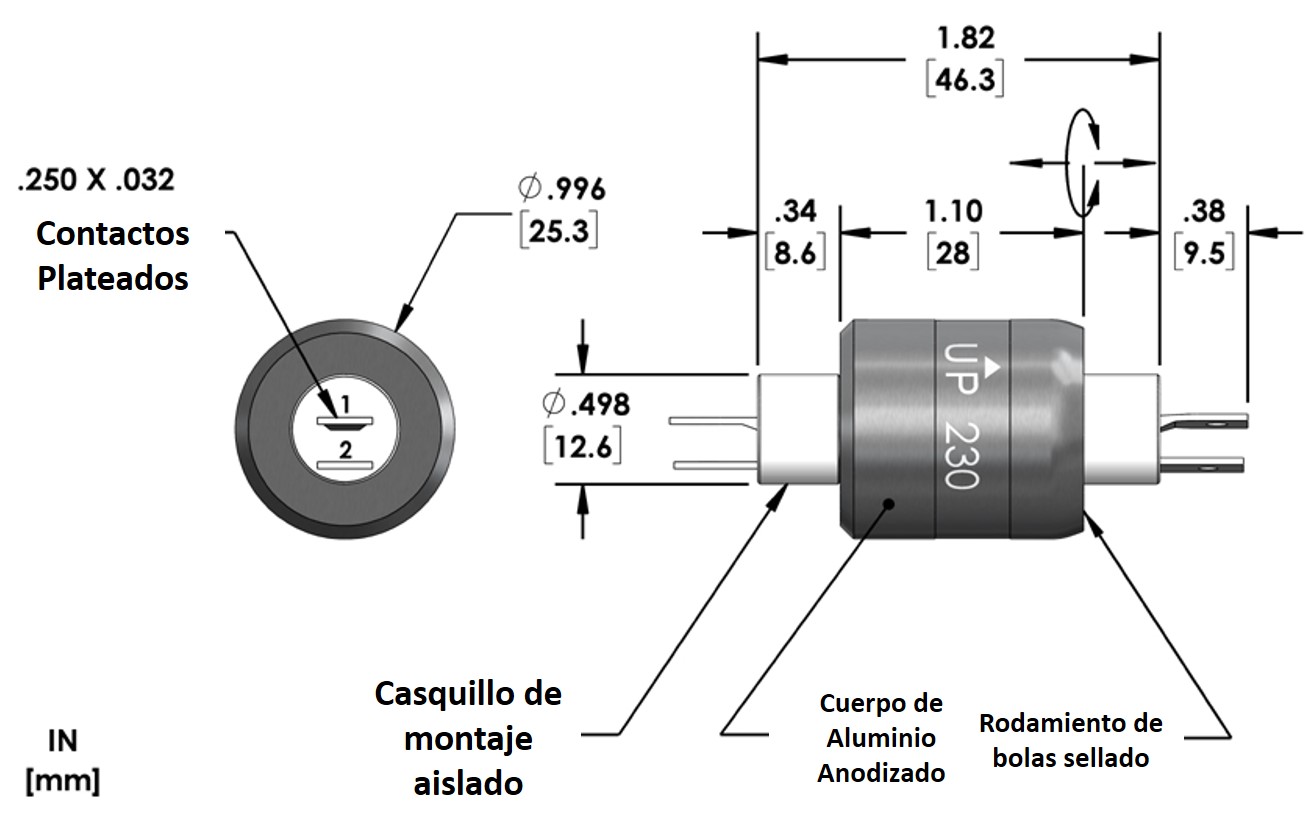

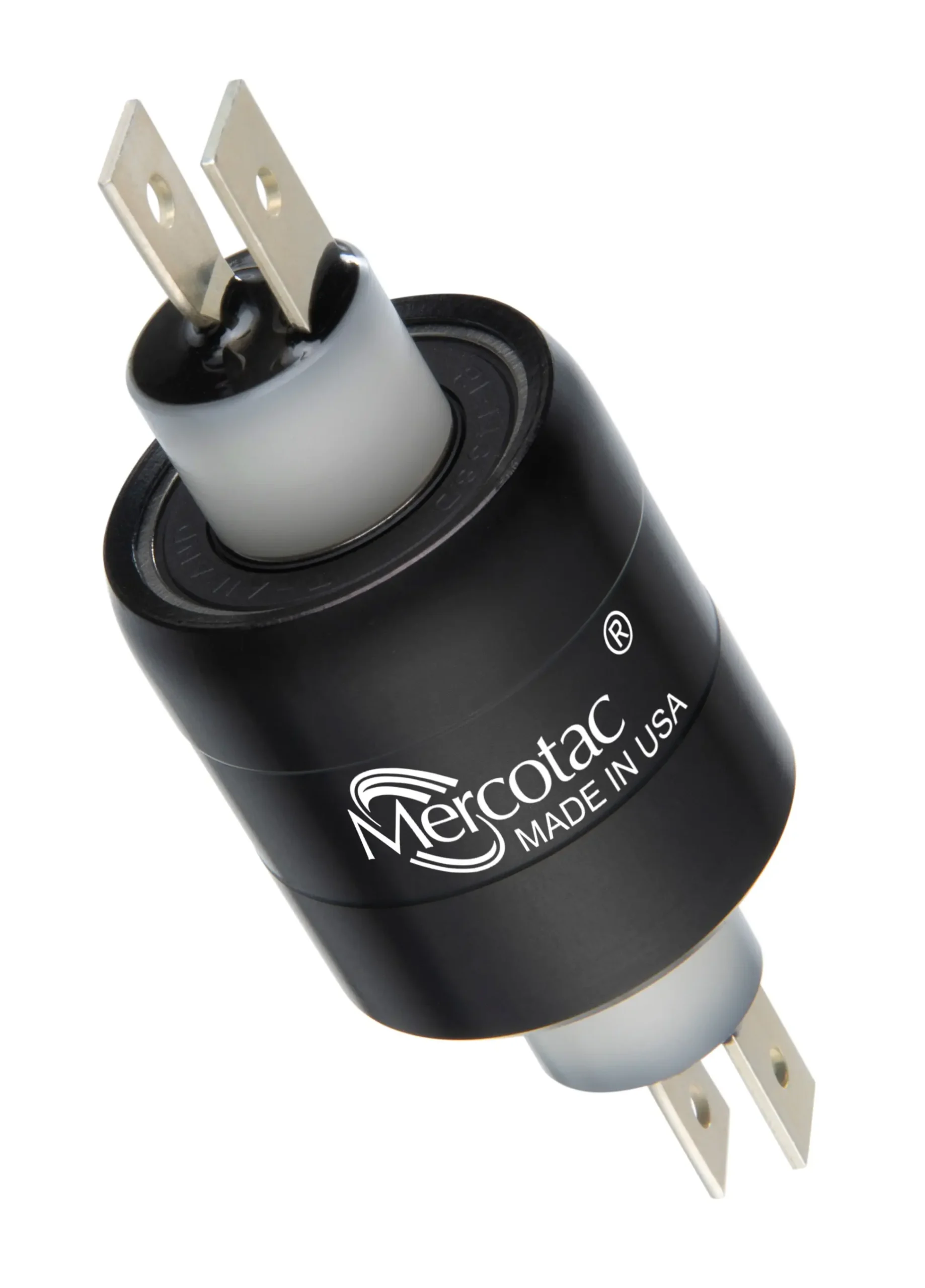

Modelo 230 Especificaciones del producto
518.jpg)
- Detalles:
- Las zapatas de conexion están incluidas.
- 55250 Zapatas recta grande (Cant. 2)
- 55251 Zapatas de bandera grande (Cant. 2)
- Disponible con rodamiento de bolas de acero inoxidable (230-SS) (recomendado para ambientes húmedos o corrosivos).
- Kit de bota contra polvo/salpicaduras disponible.
El designador "SS" indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos)
Descripción: Piezas del kit de arranque
Item #: 57230

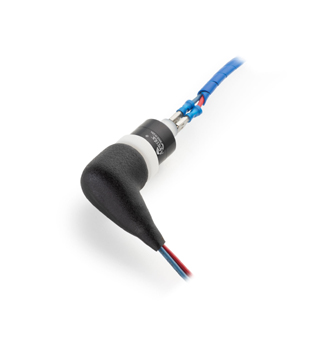

- Kit de botas de vinilo para protección contra polvo y salpicaduras.
- Grado de protección IP51
Descripción: Kit de arranque ensamblado
Item #: 57230
- Kit de botas de vinilo para protección contra polvo y salpicaduras.
- Grado de protección IP51
Descripción: Desconexión de bandera grande, aislada
Item #: 55251
- 16 AWG - 14 AWG
- Cant. 2 incluidos
- Maximum recommended Amps: 15
Descripción: Desconexión recta pequeña, aislada
Item #: 55250
- 16 AWG - 14 AWG
- Cant. 2 incluidos
- Amperios máximos recomendados: 15
Descripción: Otras Zapatas
- Hay disponibles zapatas para otros calibres de cables que pueden sustituirse por los desconectadores estándar (22-18 AWG y 12-10 AWG).
El modelo 230 generalmente se monta mediante el cuerpo negro o el casquillo de plástico blanco en cada extremo usando un tornillo de fijación o una abrazadera dividida. Cuando se use horizontalmente, monte el Mercotac de manera que el cuerpo del conector gire.

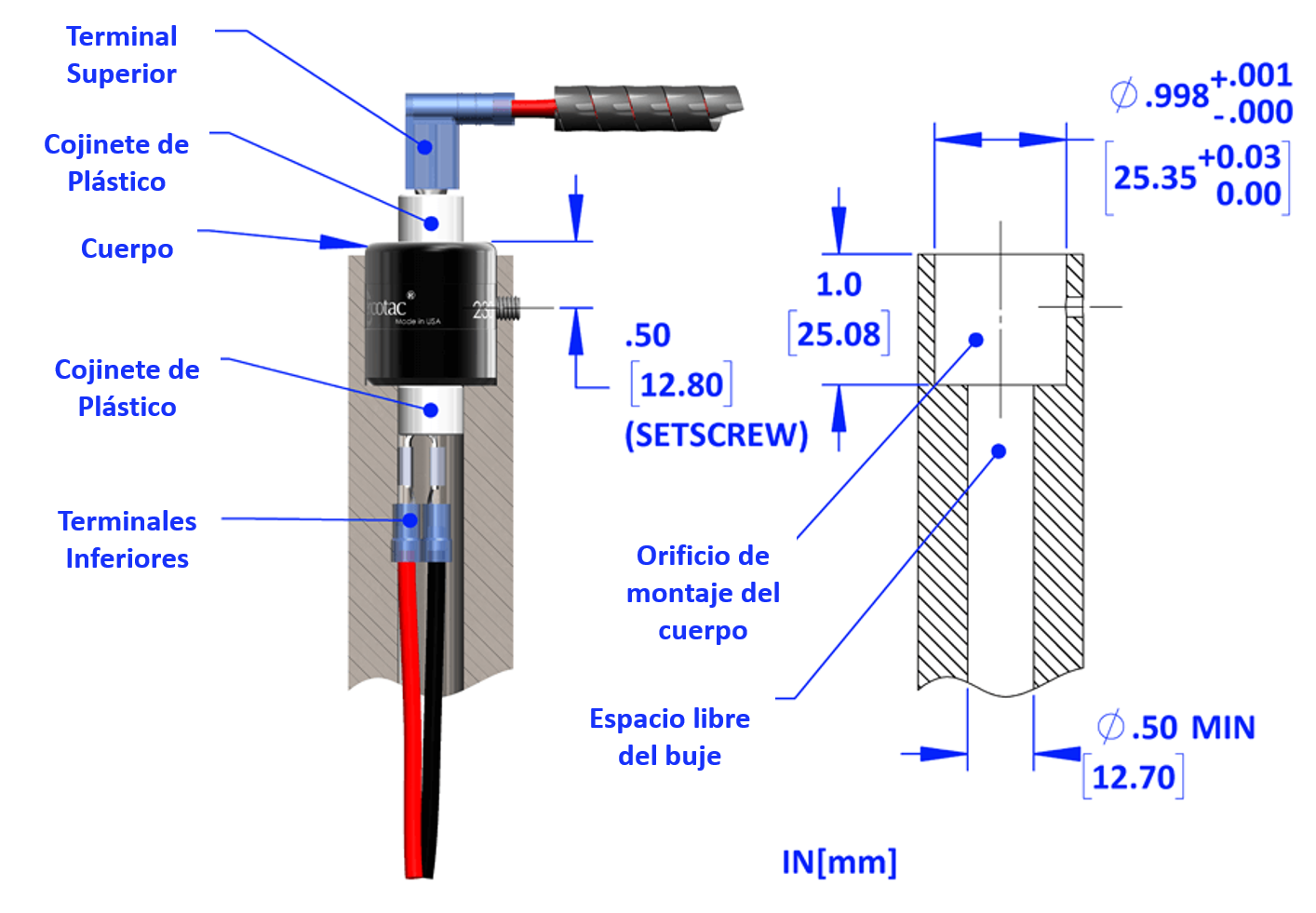

Montaje de Cuerpo

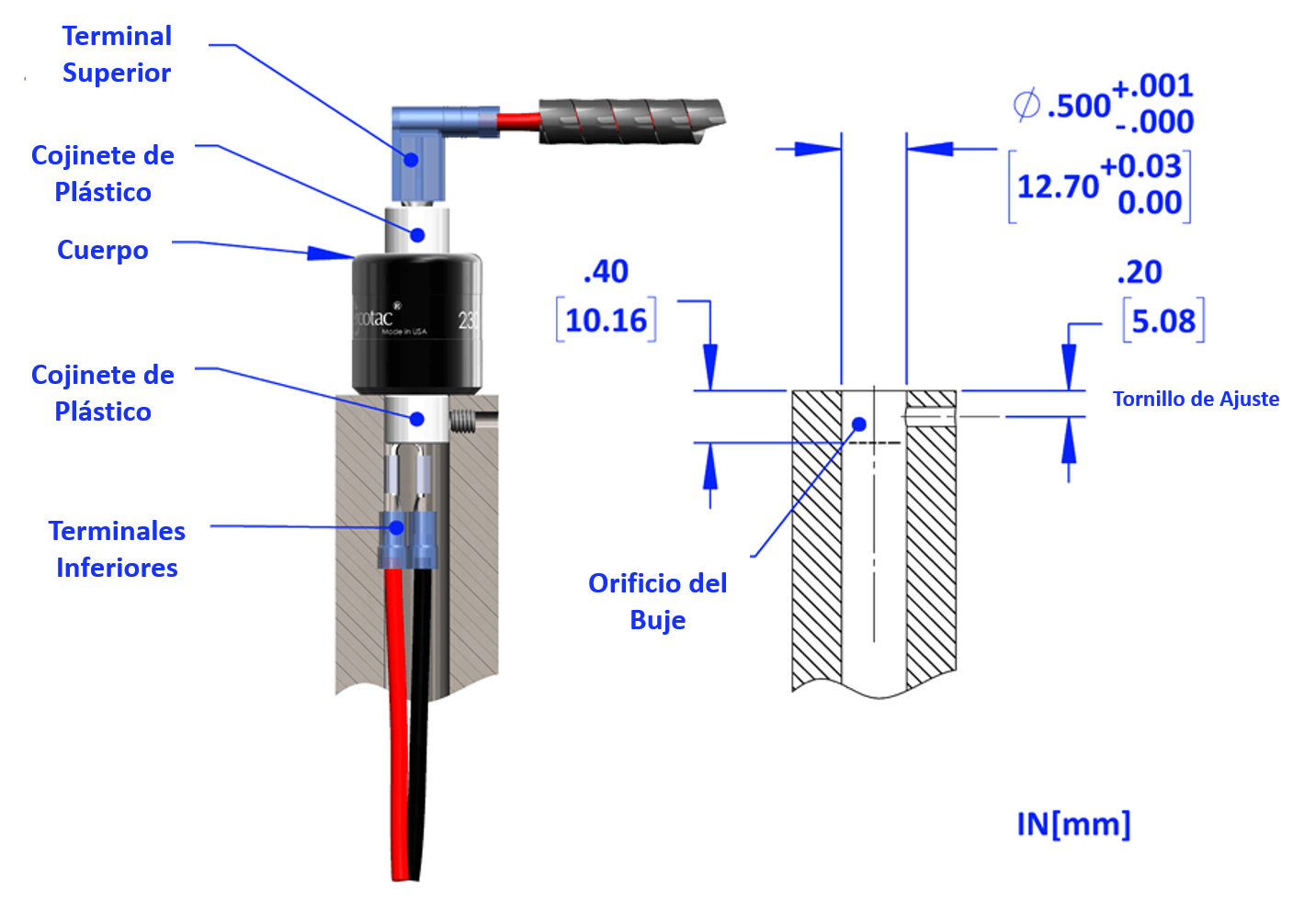

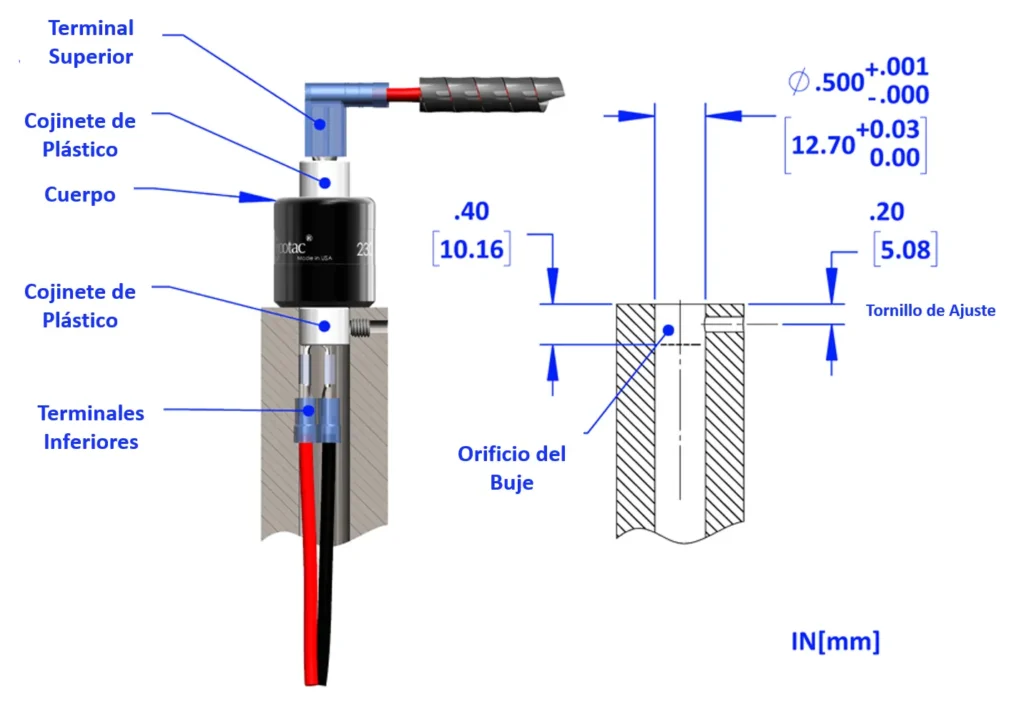

Montaje de buje
Montaje horizontal al cuerpo
_pt_2.jpg)
Buen método de montaje.
(pero la orientación vertical es mejor)
Montaje del adaptador al cuerpo
Usar cuando el diámetro del eje es menor
que el cuerpo del Mercotac.
Montaje horizontal al buje
Se utiliza si el eje no se puede montar en el
diámetro del cuerpo.
Montaje con aislamiento térmico al buje
_ps.jpg)
Puede ser necesario si es necesario aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.
Montaje superior al cuerpo
El mejor método de montaje.
Montaje inferior al buje
-(1).jpg)
Montaje del brazo de torsión flotante en el cuerpo
-(1)_ps.jpg)
Montaje de la carcasa protectora al cuerpo
_ps.jpg)
Recomendado para ambientes lavados o sucios.
También recomendado para aplicaciones de procesamiento de alimentos.
Montaje con aislamiento de vibraciones en el cuerpo
Con fuelle flexible.
Montaje con aislamiento de vibraciones en el cuerpo
_ps-431.jpg)
Con acoplamiento de accionamiento flotante.
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.

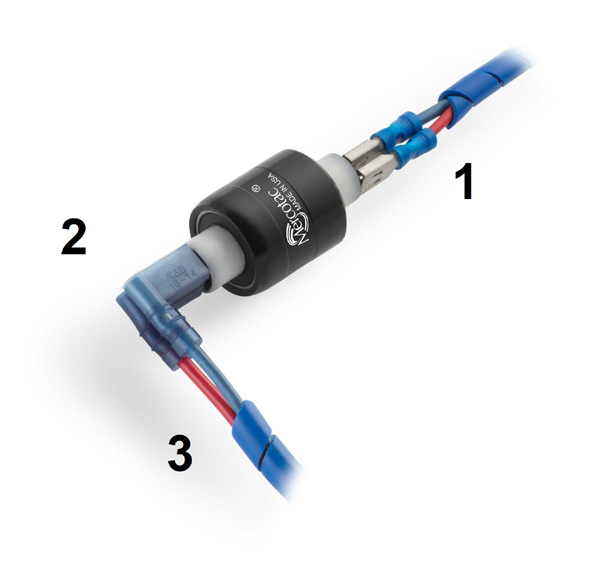

Conexiones de cables estándar modelo 230
1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Los cables se engarzan en los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)

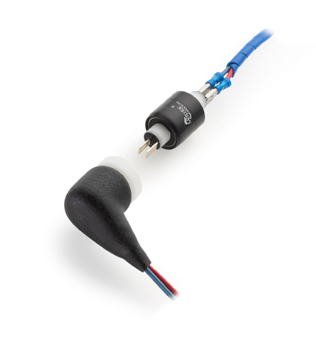

Conexiones de cables modelo 230 con kit de funda opcional
Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional.
Extremo estacionario que muestra el kit de arranque opcional.
