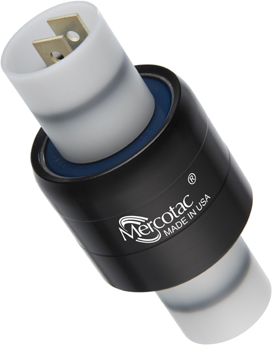

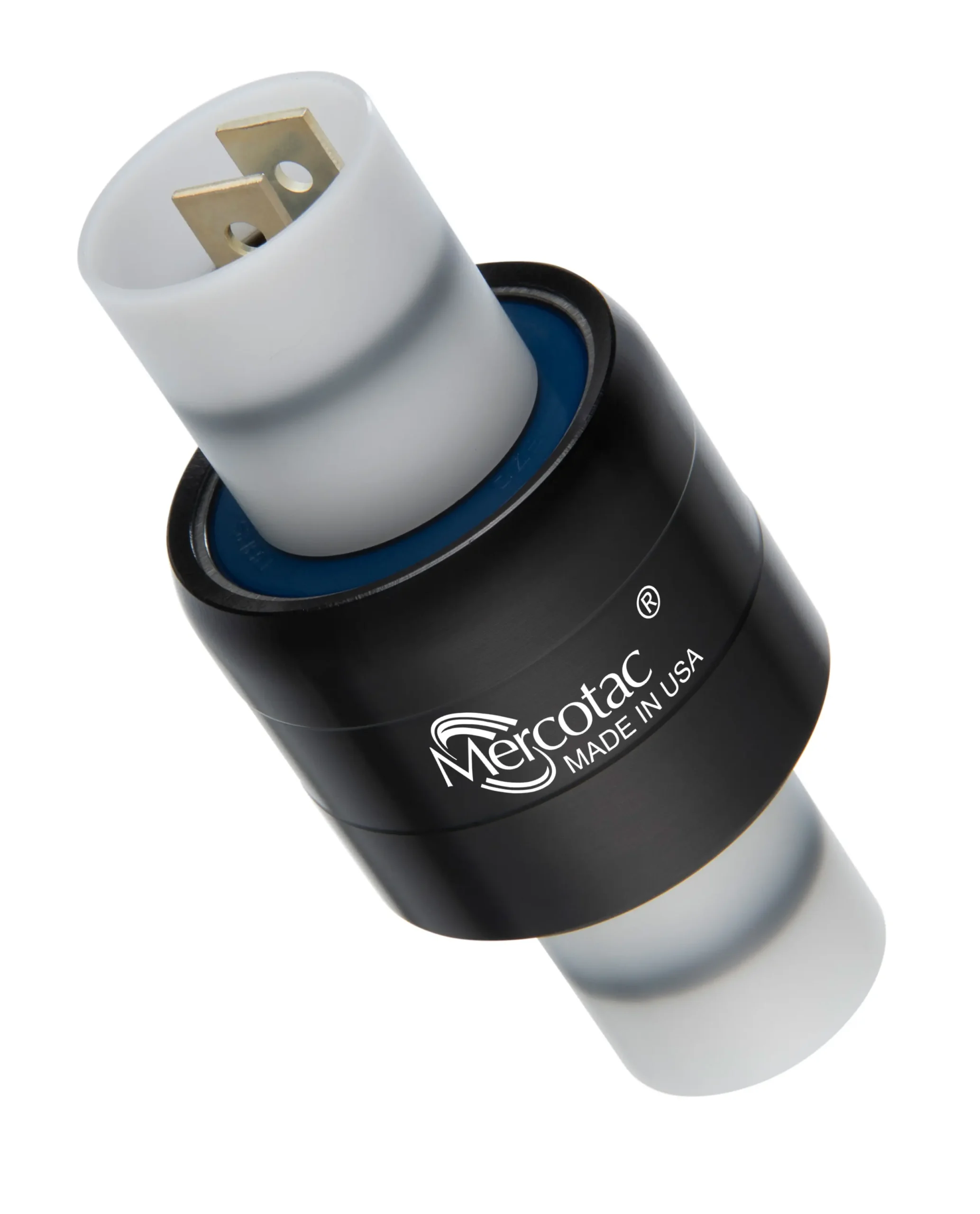

Anillo colector sin escobillas Mercotac modelo 235
Anillos colectores eléctricos sin escobillas Mercotac modelo 235 Soluciones compactas y de alta confiabilidad para transmisión continua de señal o potencia, sin desgaste por fricción.
- Conductores: Dos conductores
- Amperios: 30
- Volts: 500
- Las zapatas de conexion están incluidas.
- 55250 zapatas recta grande (Cant. 2)
- 55251 zapatas de bandera grande (Cant. 2)
- Disponible con rodamiento de bolas de acero inoxidable (235-SS) (recomendado para ambientes húmedos o corrosivos).
- Kit de bota contra polvo/salpicaduras disponible.

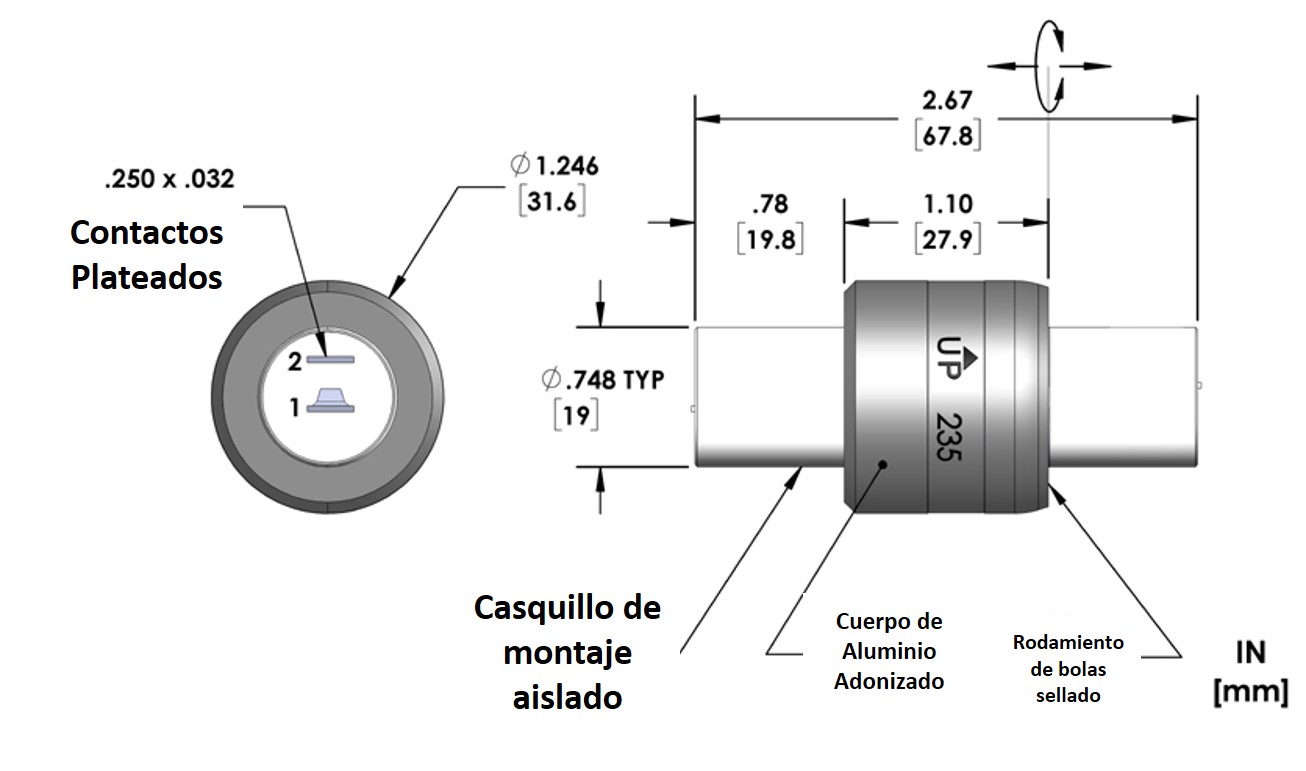

| Nº de Modelo | Terminales | Cuerpo material | Tipo de rodamiento | Máx. Par de rotación (gf-cm) |
Máx. Clasificación de voltaje (CA/CC) | Máx. Clasificación actual (amperios) |
Máx. Velocidad de rotación (RPM) |
Temperatura de funcionamiento. Mín. °F (°C) Máx. °F (°C) |
Máx. Frecuencia (MHz) | Resistencia de contacto (mΩ) | Separación de circuitos (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 235 | 2 | Aluminio anodizado | Acero cromado | 400 | 500 | 30 | 1200 |
Mín. -20 (-29) Máx. 140 (60) |
100 | <1 | >50 |
| 235-SS | Acero inoxidable |

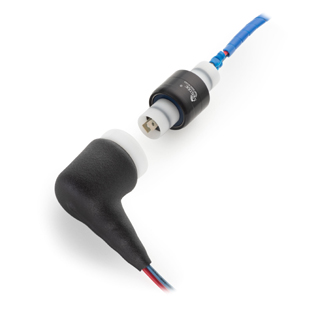

Descripción: Piezas del kit de arranque N.° de artículo: 57235

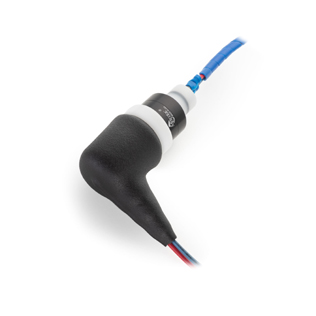

- Kit de botas de vinilo para protección contra polvo y salpicaduras.
- Grado de protección IP51
Descripción: Kit de arranque ensamblado N.° de artículo: 57235
- Kit de botas de vinilo para protección contra polvo y salpicaduras.
- Grado de protección IP51
Descripción: Desconexión de bandera grande, aislada
N.° de artículo: 55251
- 16 AWG - 14 AWG
- Cant. 2 incluidos
- Maximum recommended Amps: 15
Descripción: Desconexión recta pequeña, aislada N.° de artículo: 55250
- 16 AWG - 14 AWG
- Cant. 2 incluidos
- Amperios máximos recomendados: 15
Descripción: Otras Zapatas
- Hay disponibles zapatas para otros calibres de cables que pueden sustituirse por los desconectadores estándar (22-18 AWG y 12-10 AWG).
El modelo 230 generalmente se monta mediante el cuerpo negro o el casquillo de plástico blanco en cada extremo usando un tornillo de fijación o una abrazadera dividida. Cuando se use horizontalmente, monte el Mercotac de manera que el cuerpo del conector gire.
Montaje horizontal al cuerpo
Buen método de montaje. (pero la orientación vertical es mejor)
Montaje del adaptador al cuerpo
Usar cuando el diámetro del eje es menor que el cuerpo del Mercotac.

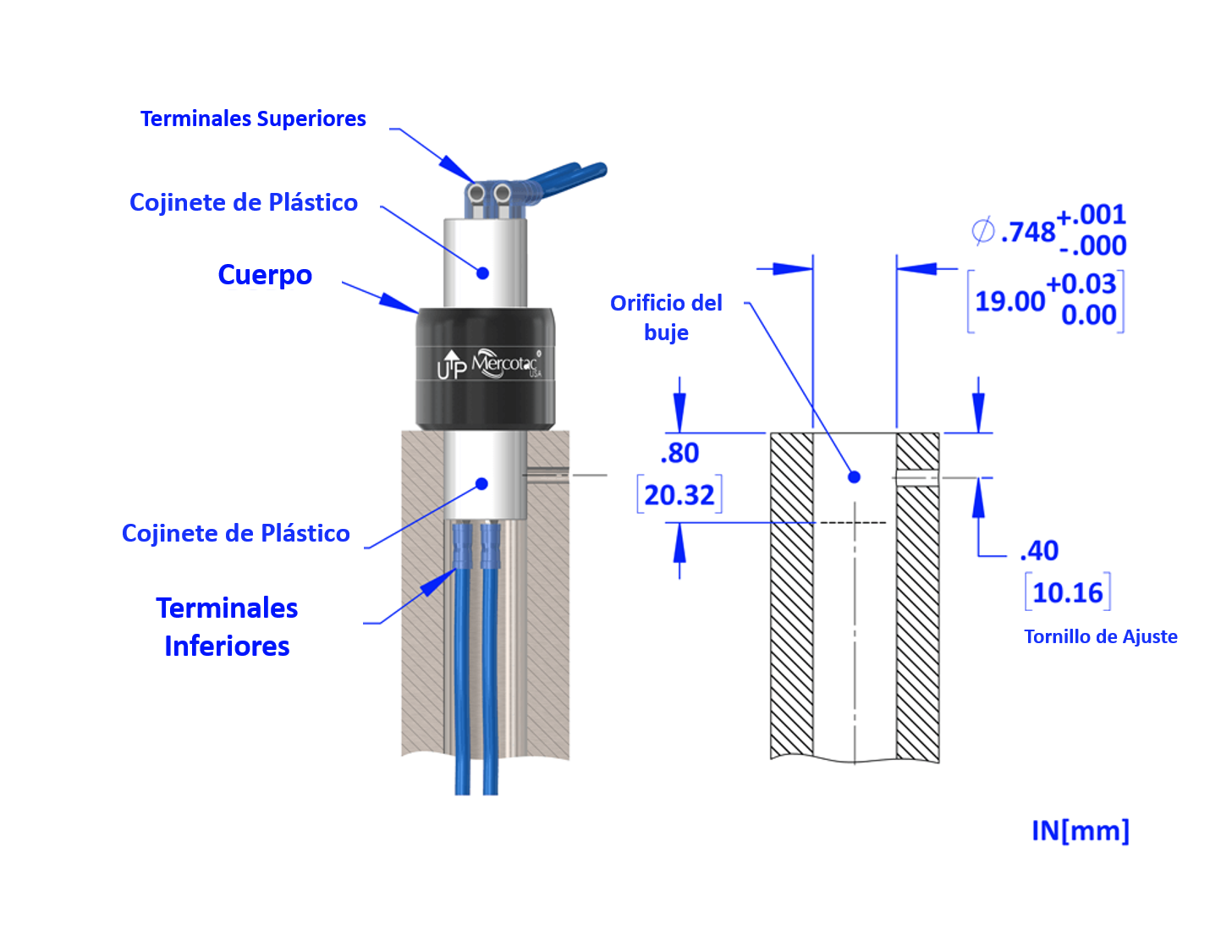

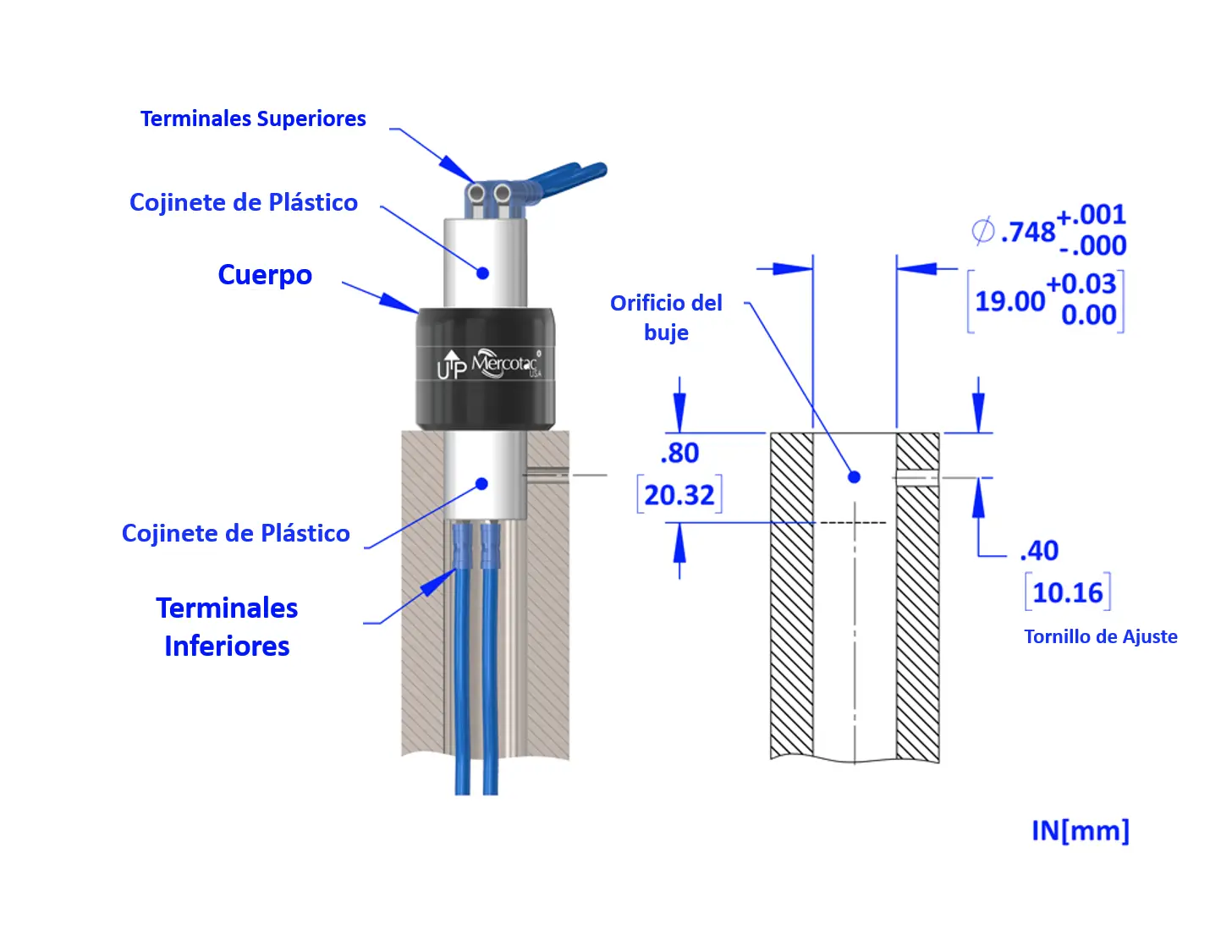

Montaje horizontal al buje
Se utiliza si el eje no se puede montar en el diámetro del cuerpo.
Montaje con aislamiento térmico al buje
Puede ser necesario si es necesario aislamiento térmico. Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

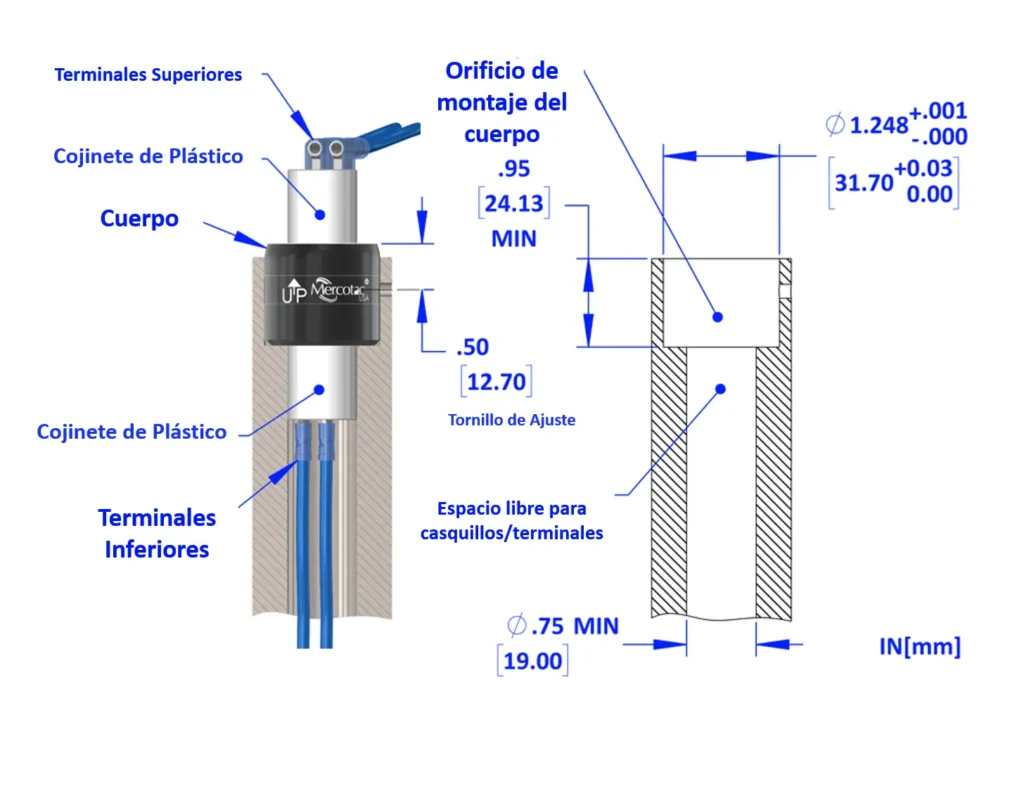

Montaje superior al cuerpo
El mejor método de montaje.
Montaje de la carcasa protectora al cuerpo
Recomendado para ambientes lavados o sucios. También recomendado para aplicaciones de procesamiento de alimentos.
Montaje con aislamiento de vibraciones en el cuerpo
Con fuelle flexible.
Montaje con aislamiento de vibraciones en el cuerpo
Con acoplamiento de accionamiento flotante.
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005″ (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.

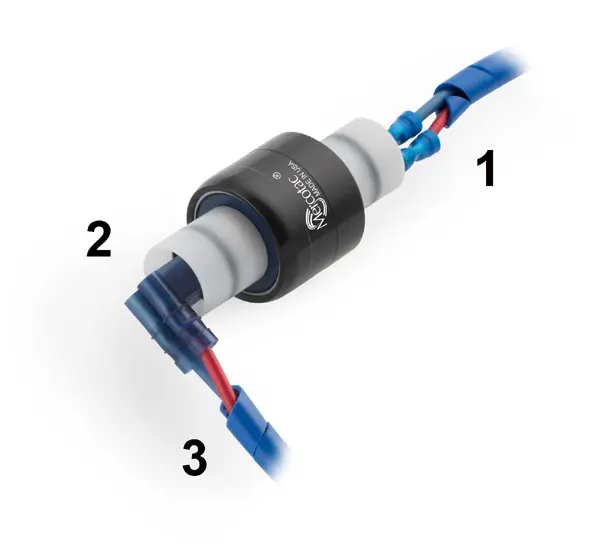

Conexiones de cables modelo 235 con kit de funda opcional
1. Conexiones de cables, montadas dentro del eje giratorio. 2. Extremo estacionario que muestra conexiones de cables estándar. 3. Los cables se engarzan en los terminales. (Herramienta sugerida: Thomas & Betts #WT 112M)
