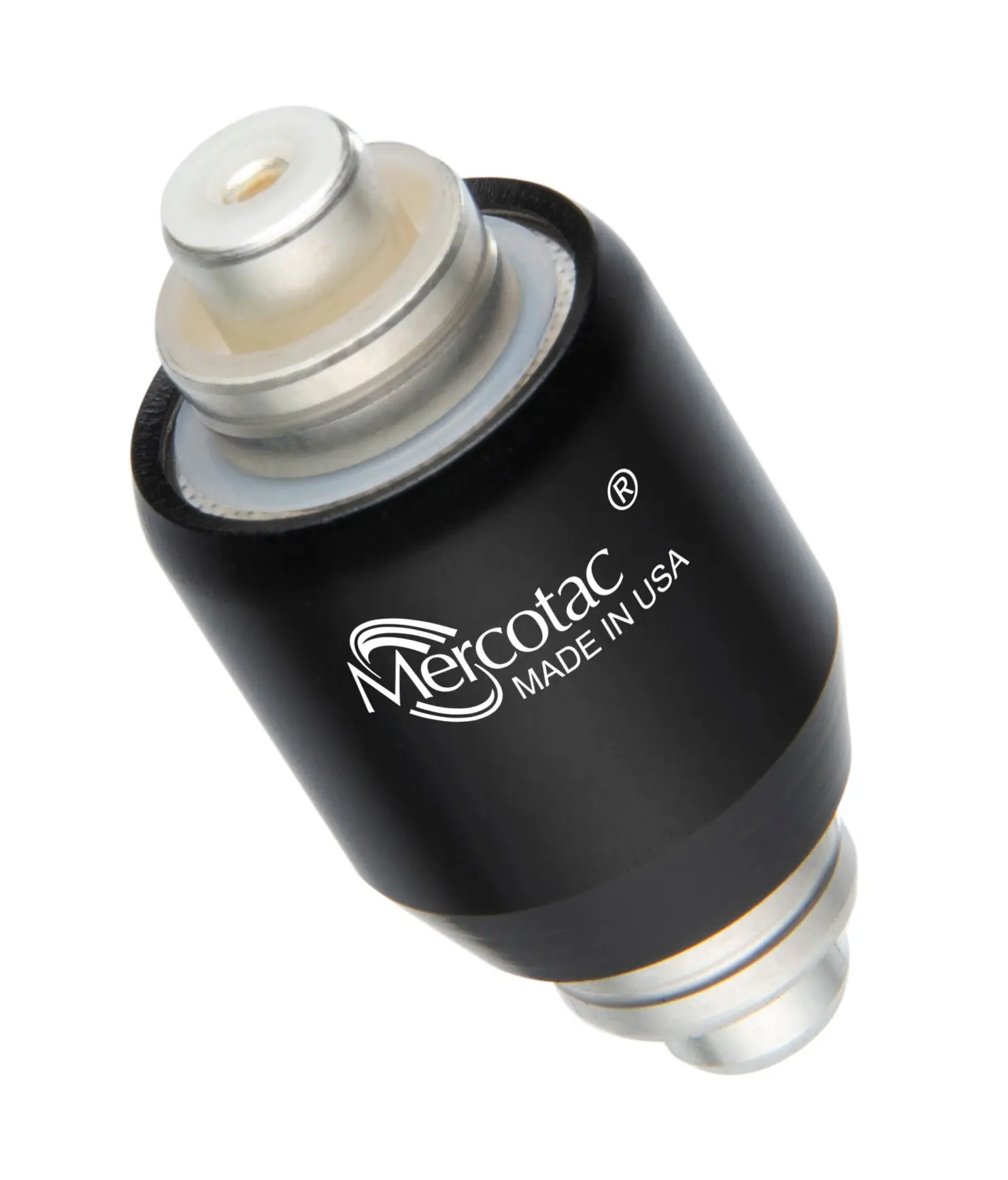

Anillo colector sin escobillas Mercotac modelo 305
Anillos colectores eléctricos sin escobillas Mercotac modelo 305
Se utilizan frecuentemente en turbinas eólicas para transmitir energia, datos y señales de control entre las partes estacionarias y giratorias. Esto permite un funcionamiento y control eficientes de la turbina.
- Conductores: Tres conductores
- Amperios: 4
- Volts: 250
- Las Zapatas no están incluidas.
- Viene de serie con rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos).

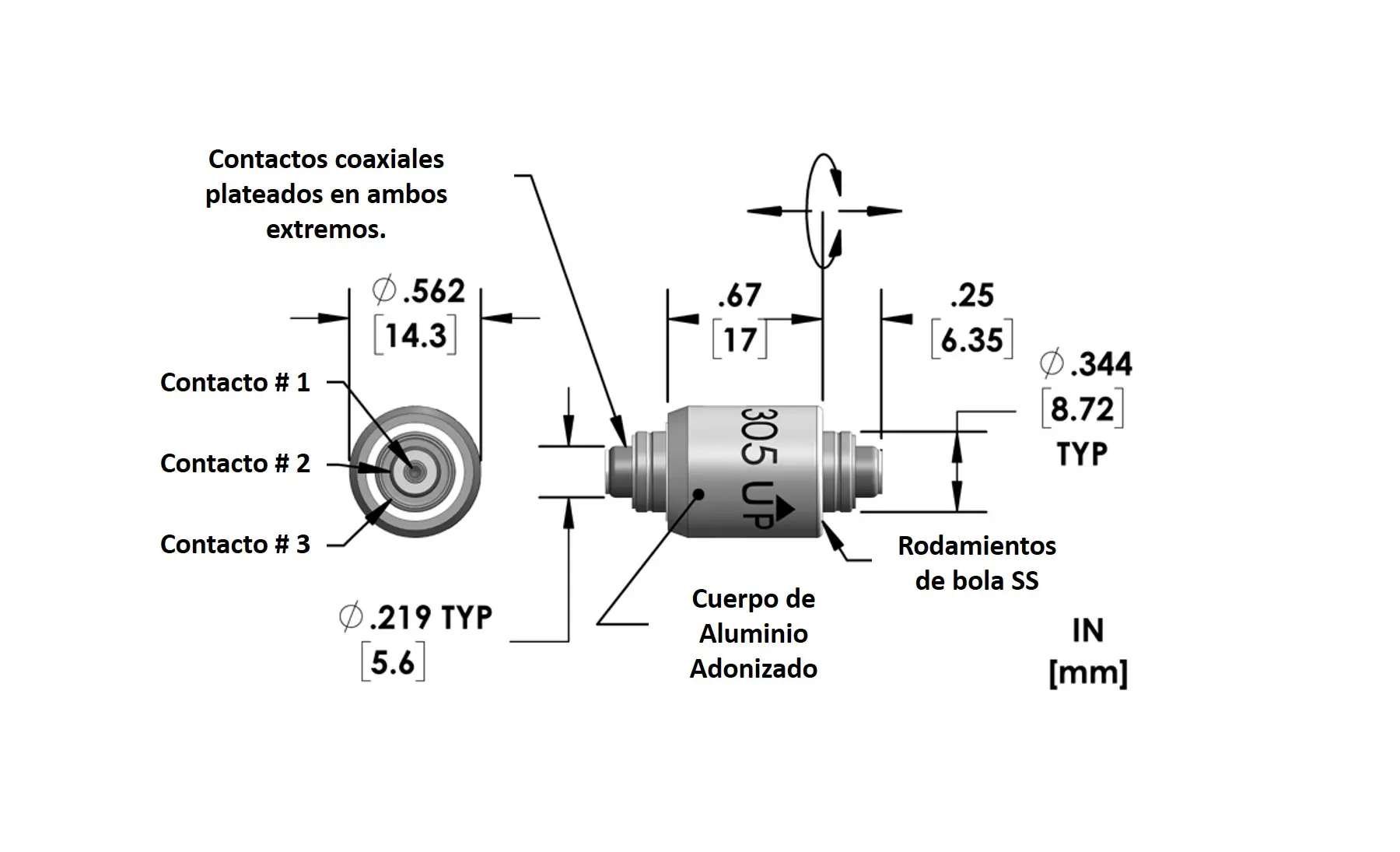

| Modelo No. | Terminales | Material del cuerpo | Tipo de rodamiento | Máx. Torque rotacional (gf-cm) | Máx. Voltaje (AC/DC) | Max. Soporte (Amps) | Max. Velocidad (RPM) |
Temp. de operacion Min °F (°C) |
Max. Frecuencia (MHz) | Resistencia de contacto (mΩ) |
Separacion de circuido (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 305 | 3 | Aluminio adonizado | Acero inoxidable | 100 | 250 | 4 | 1800 | Min 45 (7) Max 140 (60) |
200 | <1 | >25 |
| 305-L | 1000 | Min -20 (-29) Max 140 (60) |
- El designador “L” indica baja temperatura
- Nota: El conector Mercotac serie 305 viene estándar con rodamientos de bolas de acero inoxidable.
Las opciones de conector se detallan a continuación. No están incluidos con una compra 305 Mercotac. Pida los conectores deseados por separado.

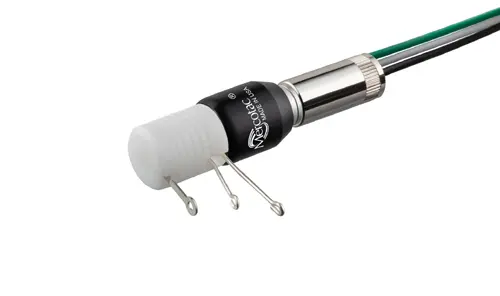

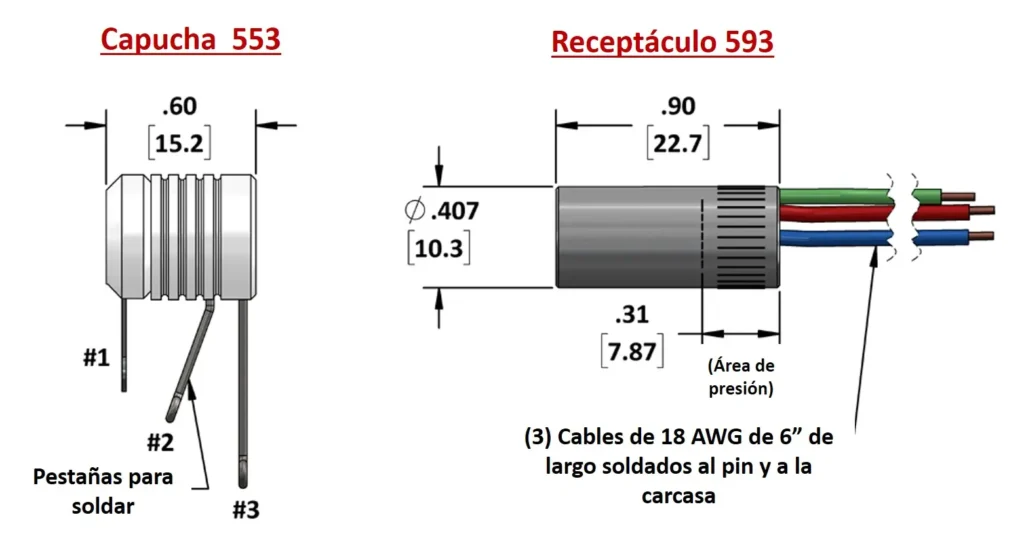

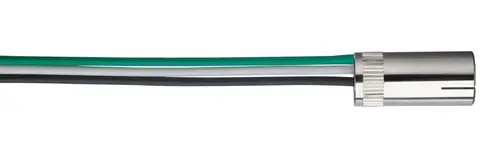

Descripción: Receptáculo de tres contactos N.° de artículo: 593
- Con cables de 6” preconectados (18 AWG)
- Adecuado hasta 4 Amperios de consumo.
Descripción: Tapa de tres contactos N.° de artículo: 553
- Con tres terminales de soldadura para cable de 18 AWG/li>
- Adecuado hasta 4 amperios
Se utiliza un receptáculo para montarlo en el dispositivo giratorio. Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Ordene por separado..
El modelo 305 generalmente se monta mediante un receptáculo de metal moleteado, que se ajusta a presión en el miembro giratorio de la máquina. Cuando se use horizontalmente, monte el Mercotac de manera que el cuerpo del conector gire.

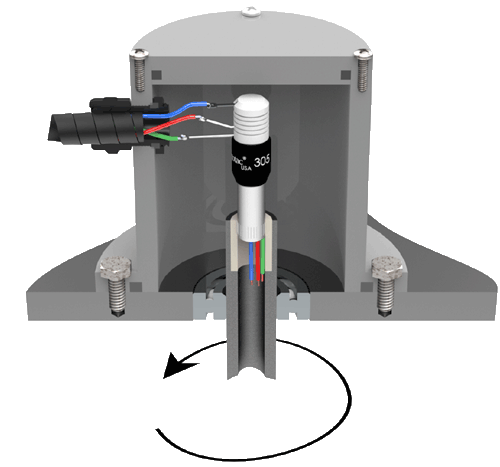

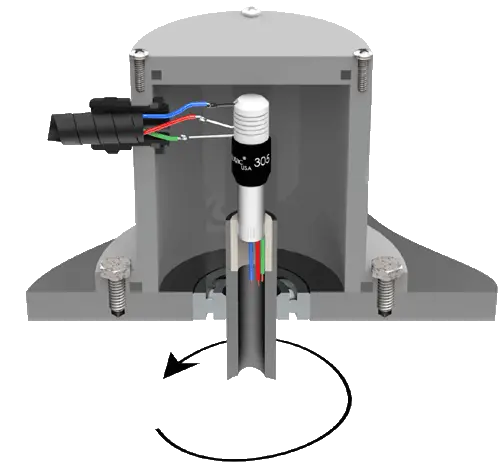

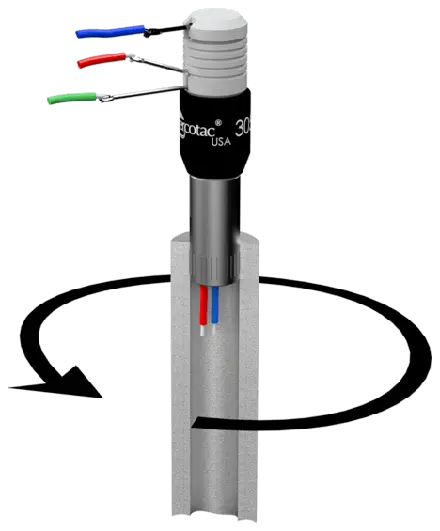

Montaje inferior con eje conductivo
Orientación de montaje preferida.

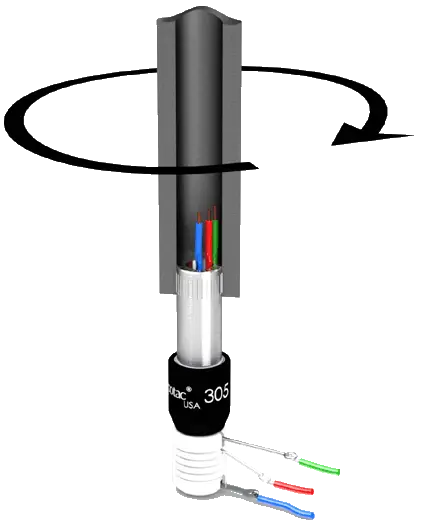

Montaje superior con eje conductivo
Úselo para rotación superior.

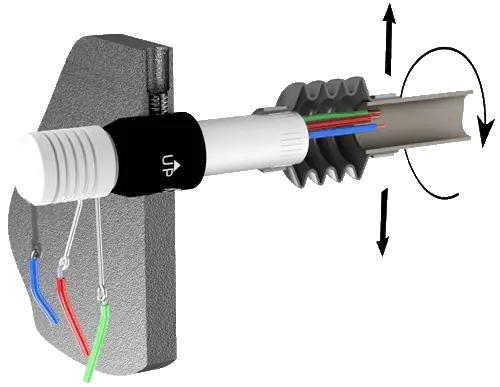

Montaje horizontal con eje aislado eléctricamente
El cuerpo de Mercotac está eléctricamente caliente. Un eje aislado eléctricamente puede aislarlo, si es necesario.

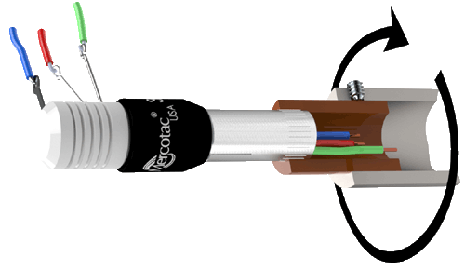

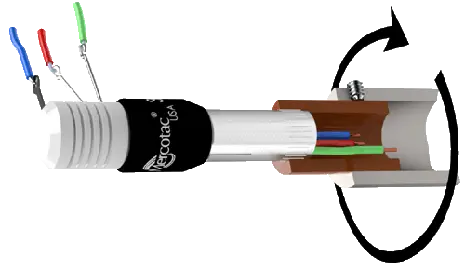

Montaje horizontal con aislamiento térmico y eléctrico
Úselo si se necesita aislamiento eléctrico y térmico.
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje (desviación/bamboleo) a 0,005″ (.13mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.

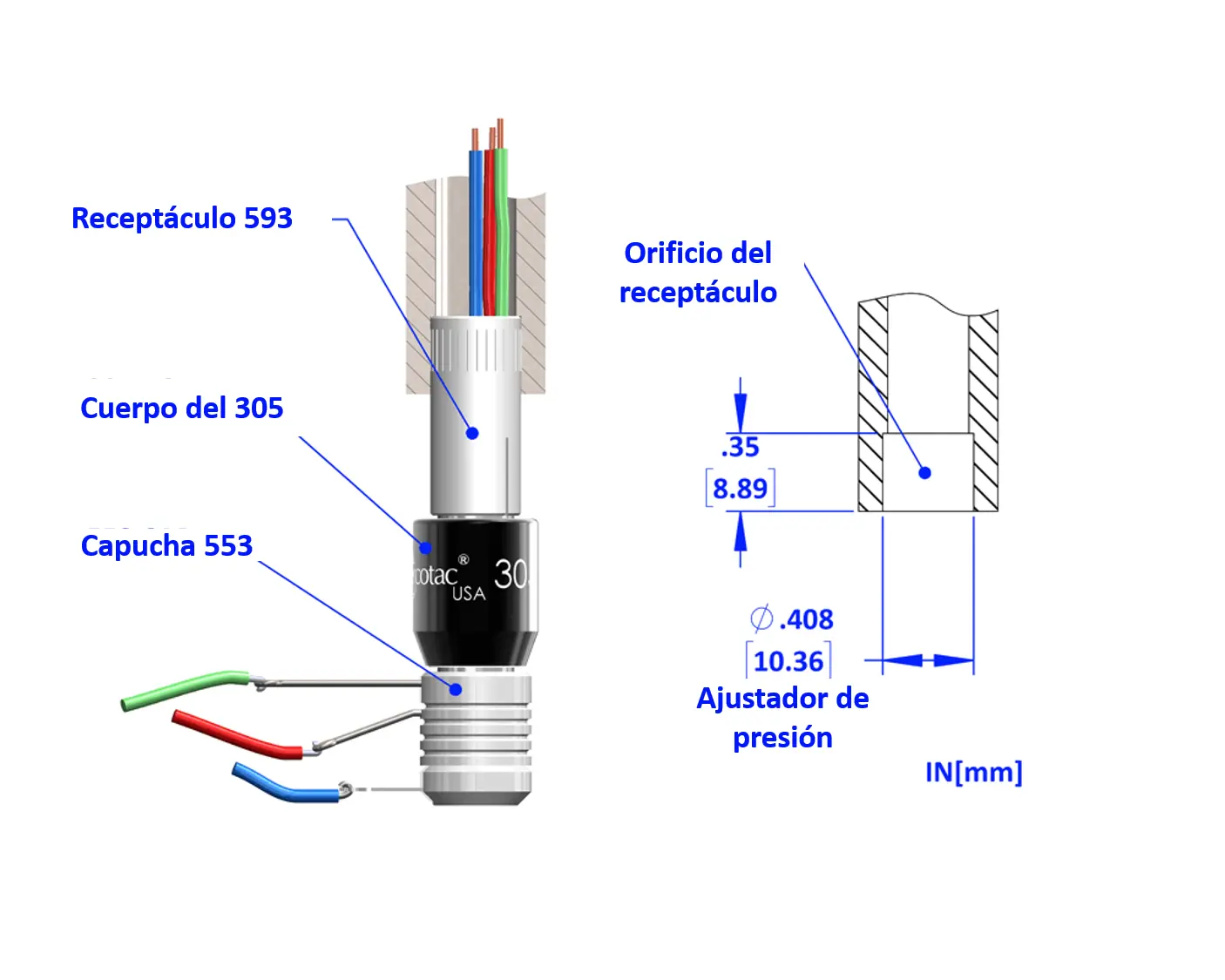

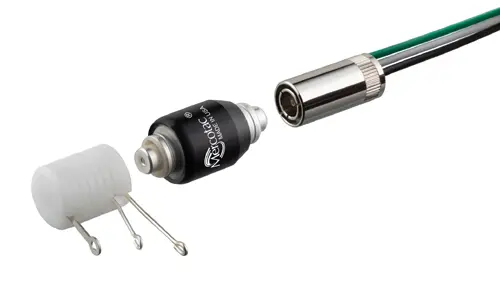

Conexiones de cables estándar modelo 305
La tapa de plástico con terminales de soldadura se fija a cables estacionarios.
El modelo 305 se conecta al receptáculo después de que el receptáculo se ajusta a presión en el contacto giratorio de la máquina.
La tapa se conecta al extremo estacionario del 305 para conectar cables estacionarios.
