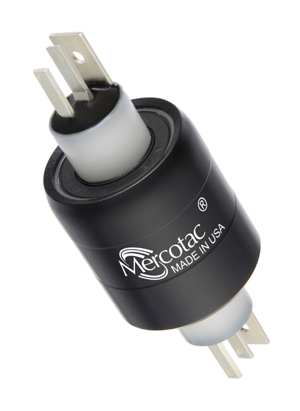

Anillo colector sin escobillas Mercotac modelo 331

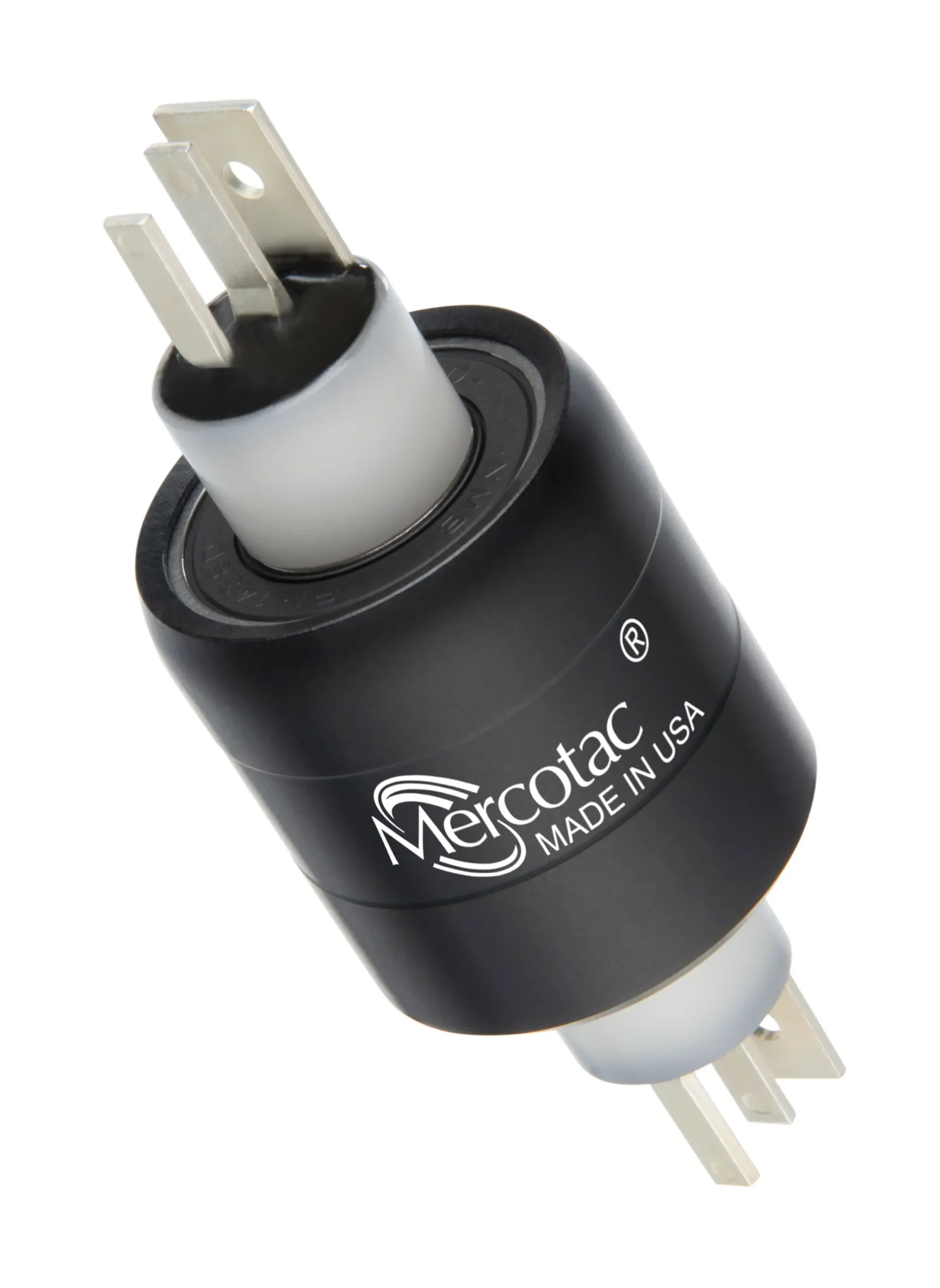

Anillos colectores eléctricos sin escobillas Mercotac modelo 331
Se utilizan frecuentemente en turbinas eólicas para transmitir energia, datos y señales de control entre las partes estacionarias y giratorias. Esto permite un funcionamiento y control eficientes de la turbina.
- Conductores: Tres conductores
- Amperios: 2 de 4 A / 1 de 30 A
- Volts: 250
- Zapatas Incluidas 55110 zapatas recta pequeña (Cant. 4)
- 55250 zapatas recta grande (Cant. 1)
- 55251 zapatas de bandera grande (Cant. 1)
- Disponible con rodamiento de bolas de acero inoxidable (331-SS) (recomendado para ambientes húmedos o corrosivos).
- Kit de bota contra polvo/salpicaduras disponible.
| Modelo No. | Terminales | Material del cuerpo | Tipo de rodamiento | Máx. Torque rotacional (gf-cm) | Máx. Voltaje (AC/DC) | Soporte máximo (amperios) | Max. Velocidad (RPM) |
Temp. de operacion Mín. °F (°C) |
Max. Frecuencia (MHz) | Resistencia de contacto (mΩ) | Separacion de circuido (MΩ) |
|---|---|---|---|---|---|---|---|---|---|---|---|

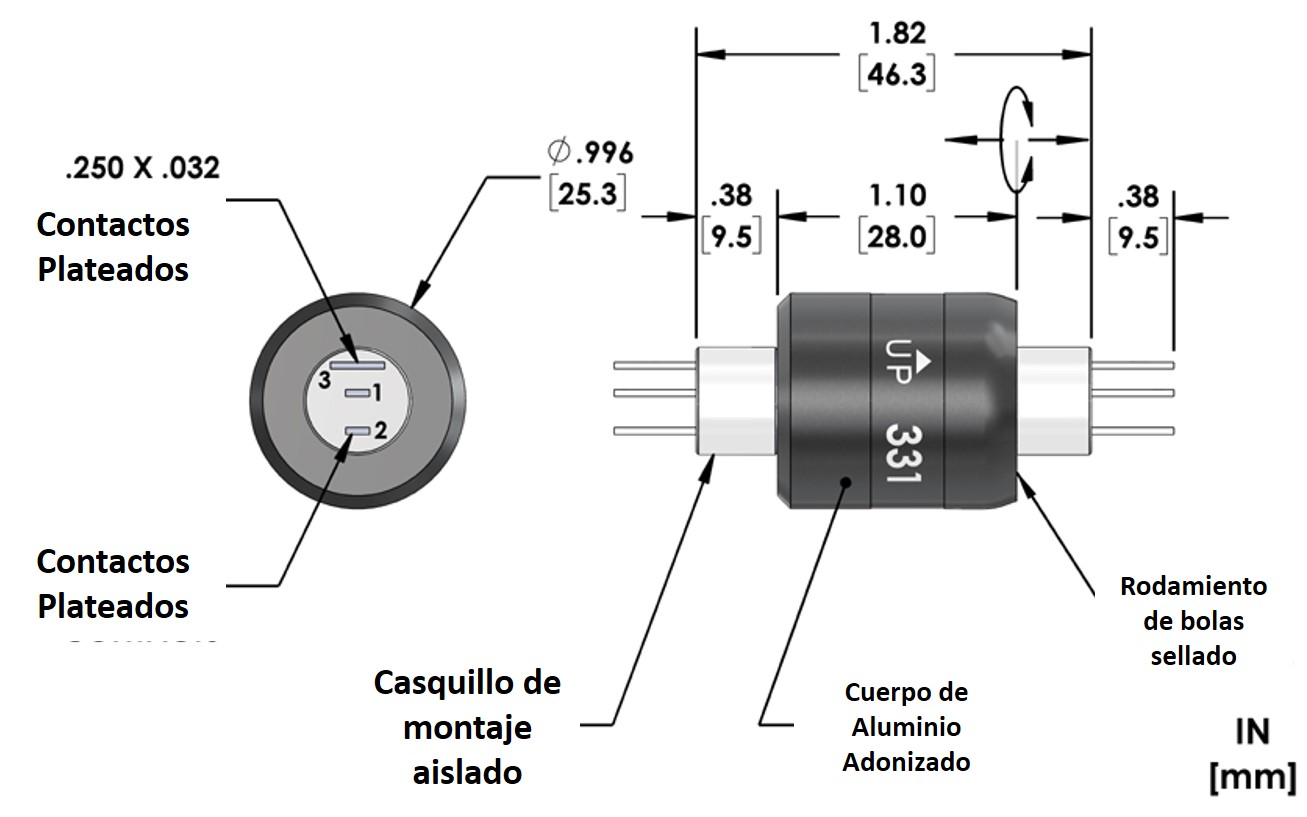

| 331 | 3 | Aluminio Adonizado | Acero cromado | 200 | 250 | 2@4 y 1@30 |
1800 |
Mín. -20 (-29) Máx. 140 (60) |
100 | <1 | >25 |
| 331-SS | Acero inoxidable |
El designador “SS” indica rodamiento de bolas de acero inoxidable (recomendado para ambientes húmedos o corrosivos)
Descripción: Piezas del kit de arranque N.° de artículo: 57230

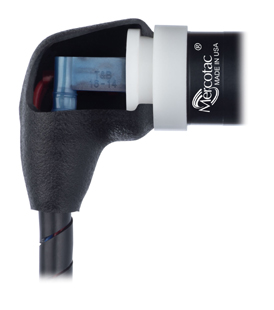

- Kit de botas de vinilo para protección contra polvo y salpicaduras.
- Grado de protección IP51
Descripción: Kit de arranque ensamblado N.° de artículo: 57230
- Kit de botas de vinilo para protección contra polvo y salpicaduras.
- Grado de protección IP51
Descripción: Desconexión de bandera grande, aislada
N.° de artículo: 55251
- 16 AWG - 14 AWG
- Cant. 2 incluidos
- Amperios máximos recomendados: 15
Descripción: Desconexión recta pequeña, aislada N.° de artículo: 55250
- 16 AWG - 14 AWG
- Cant. 2 incluidos
- Amperios máximos recomendados: 15
Descripción: Desconexión de bandera grande, aislada
N.° de artículo: 55251
- 16 AWG - 14 AWG
- Cant. 2 incluidos
- Maximum recommended Amps: 15
Descripción: Otras Zapatas
- Hay disponibles zapatas para otros calibres de cables que pueden sustituirse por los desconectadores estándar (22-18 AWG y 12-10 AWG).

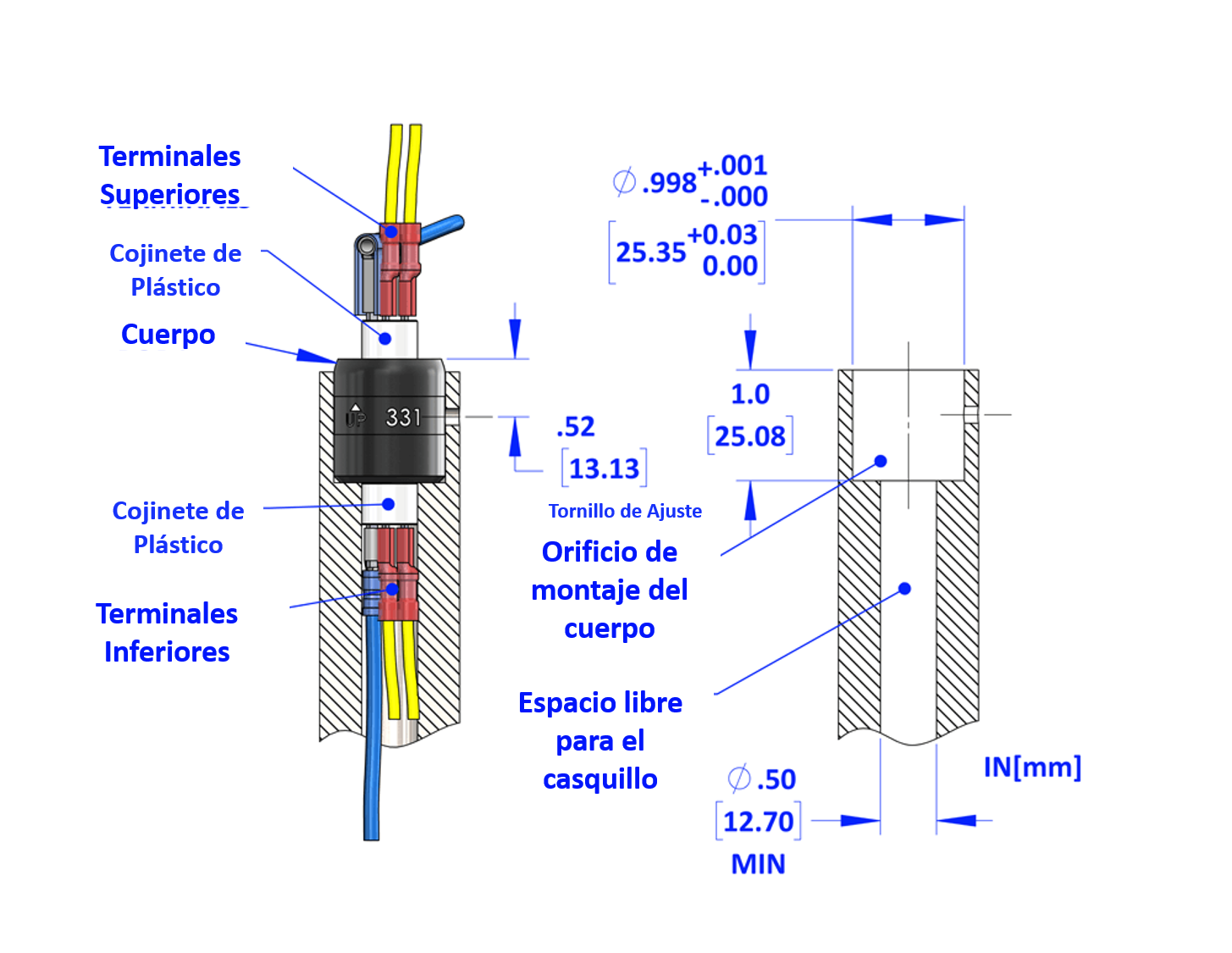

El modelo 331 generalmente se monta mediante el cuerpo negro o el casquillo de plástico blanco en cada extremo usando un tornillo de fijación o una abrazadera dividida. Cuando se use horizontalmente, monte el Mercotac de modo que el cuerpo del conector gire

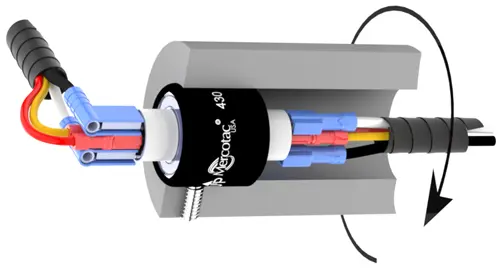

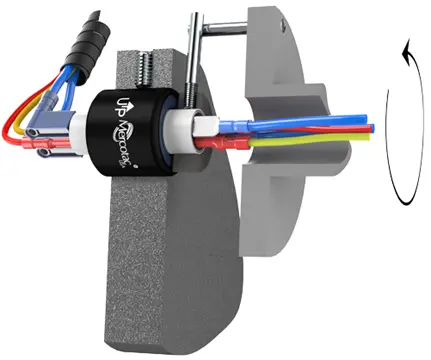

Montaje horizontal al cuerpo
Buen método de montaje. (pero la orientación vertical es mejor)

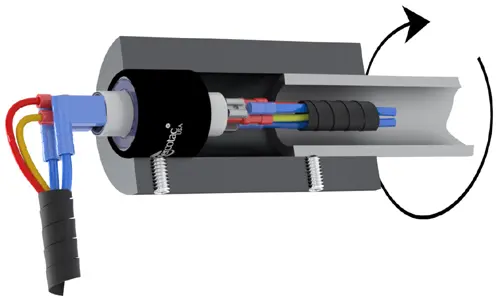

Montaje del adaptador al cuerpo
Usar cuando el diámetro del eje es menor que el cuerpo del Mercotac.

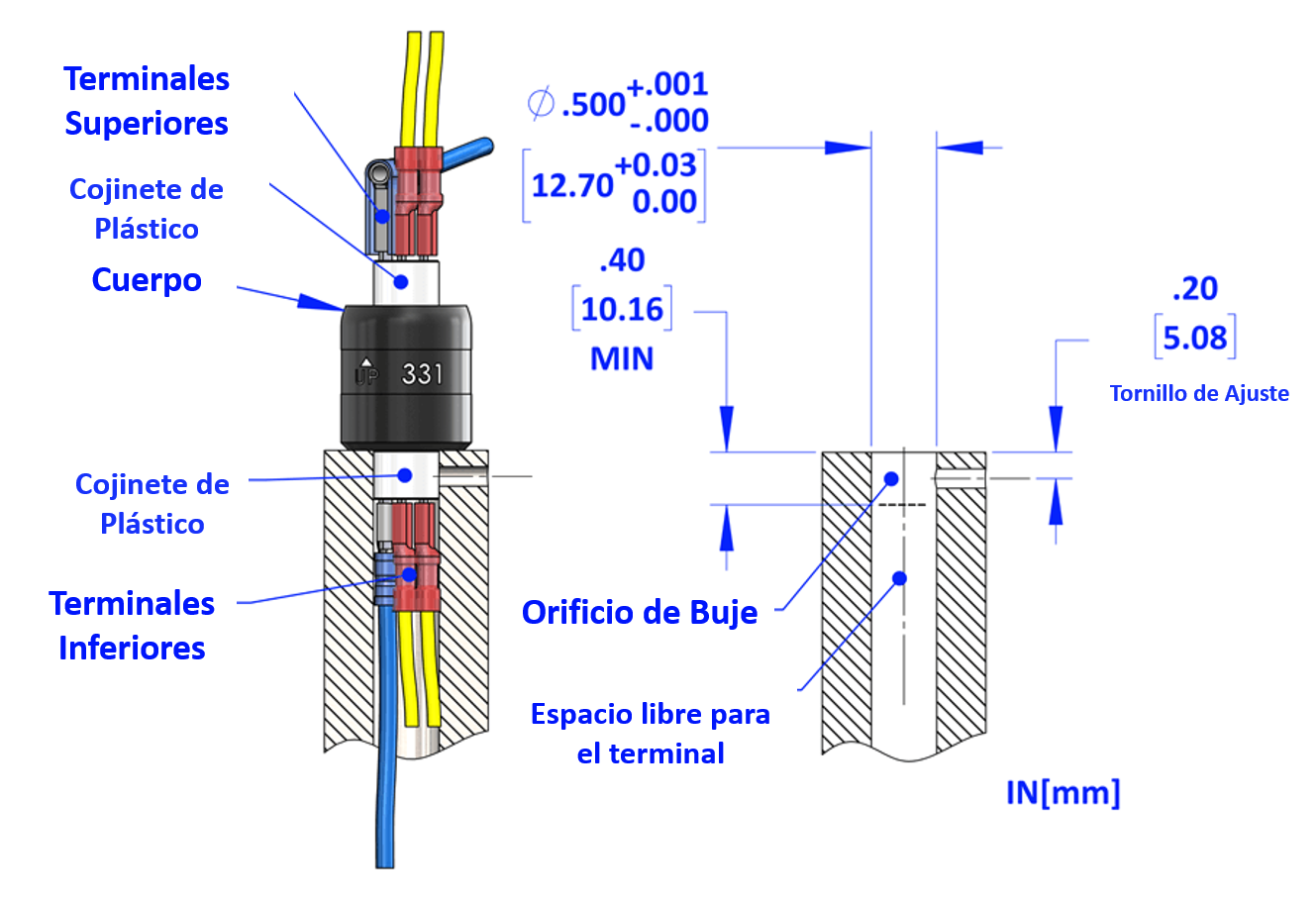

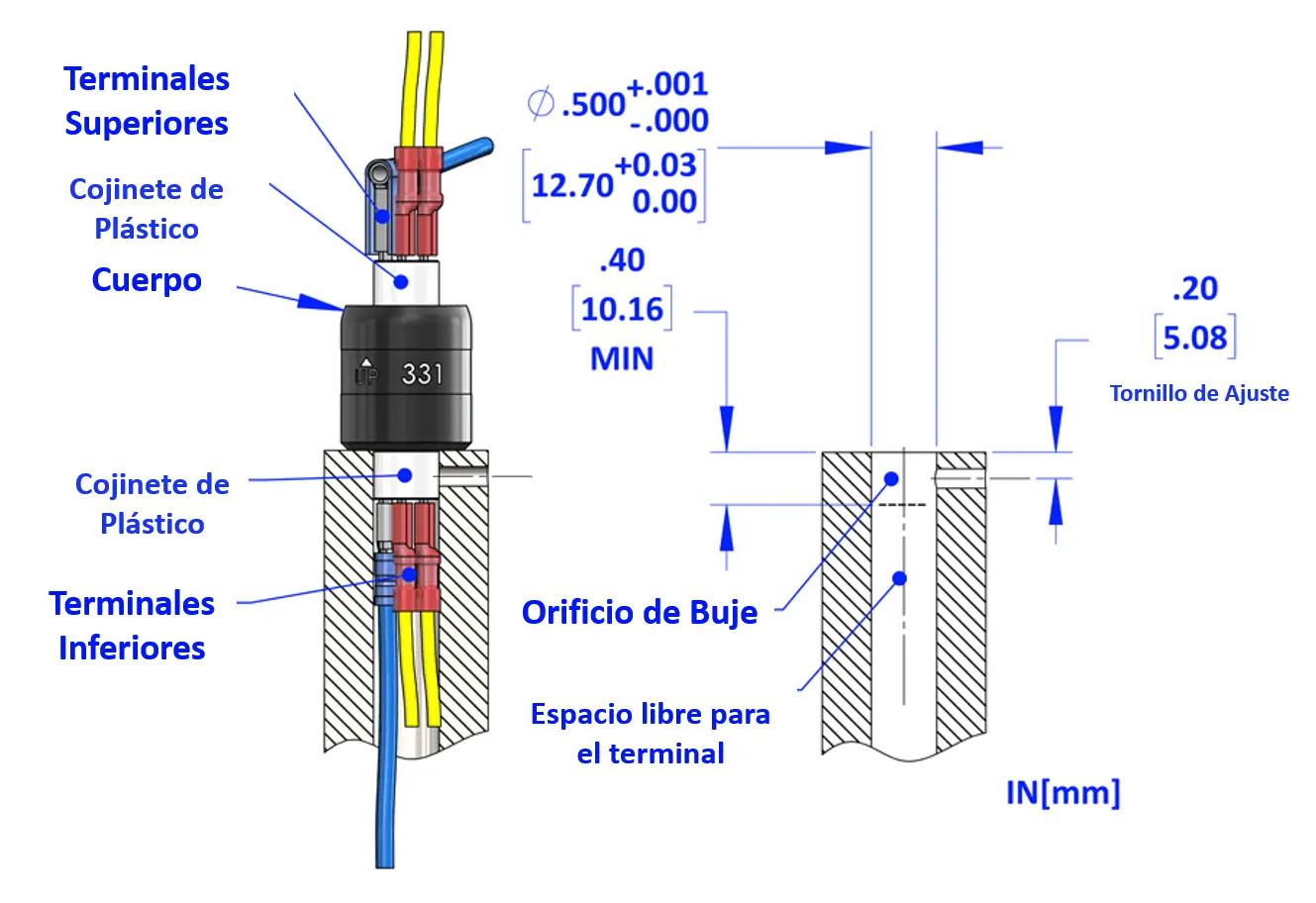

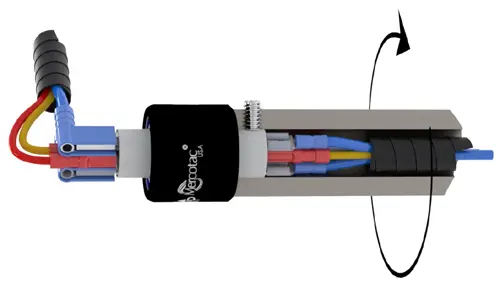

Montaje horizontal al buje
Se utiliza si el eje no se puede montar en el diámetro del cuerpo.
Montaje con aislamiento térmico al buje
Puede ser necesario si es necesario aislamiento térmico. Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

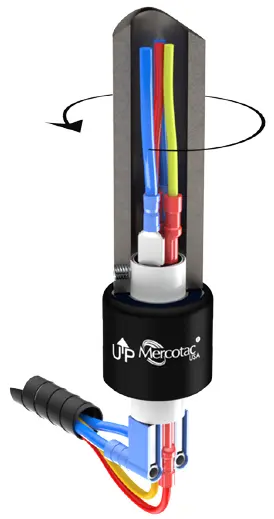

Montaje superior al cuerpo
El mejor método de montaje.

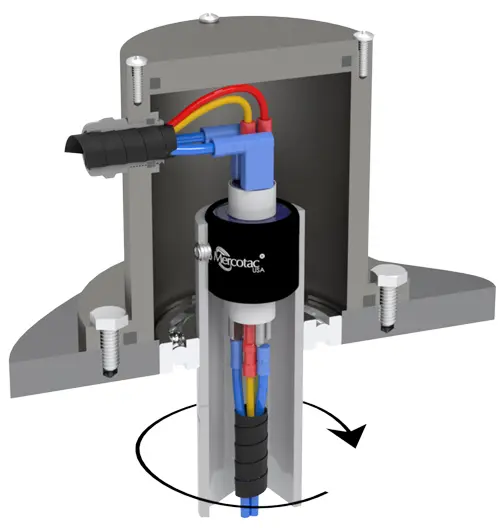

Montaje de la carcasa protectora al cuerpo
Recomendado para ambientes lavados o sucios. También recomendado para aplicaciones de procesamiento de alimentos.

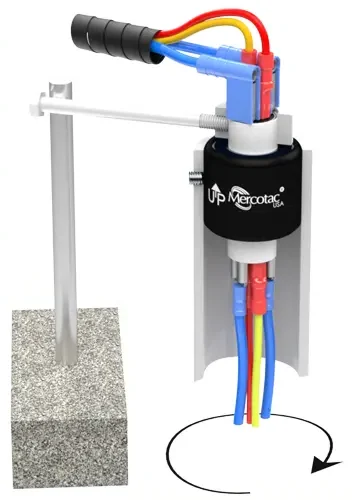

Montaje con aislamiento de vibraciones en el cuerpo
Con fuelle flexible.
Montaje con aislamiento de vibraciones en el cuerpo
Con acoplamiento de accionamiento flotante.
Notas de instalación:
- La flecha hacia arriba no debe apuntar por debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (cables demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad del montaje (desviación/oscilación) a 0,005″ (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos de choque.
Conexiones de cables estándar modelo 331

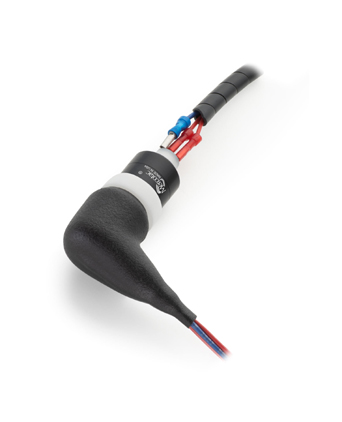

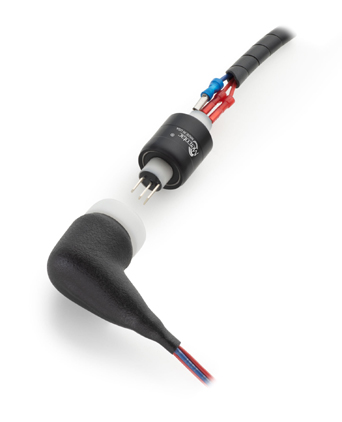

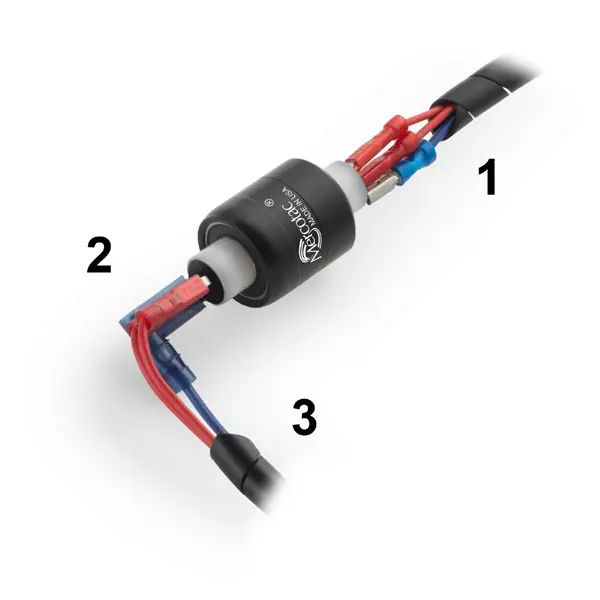

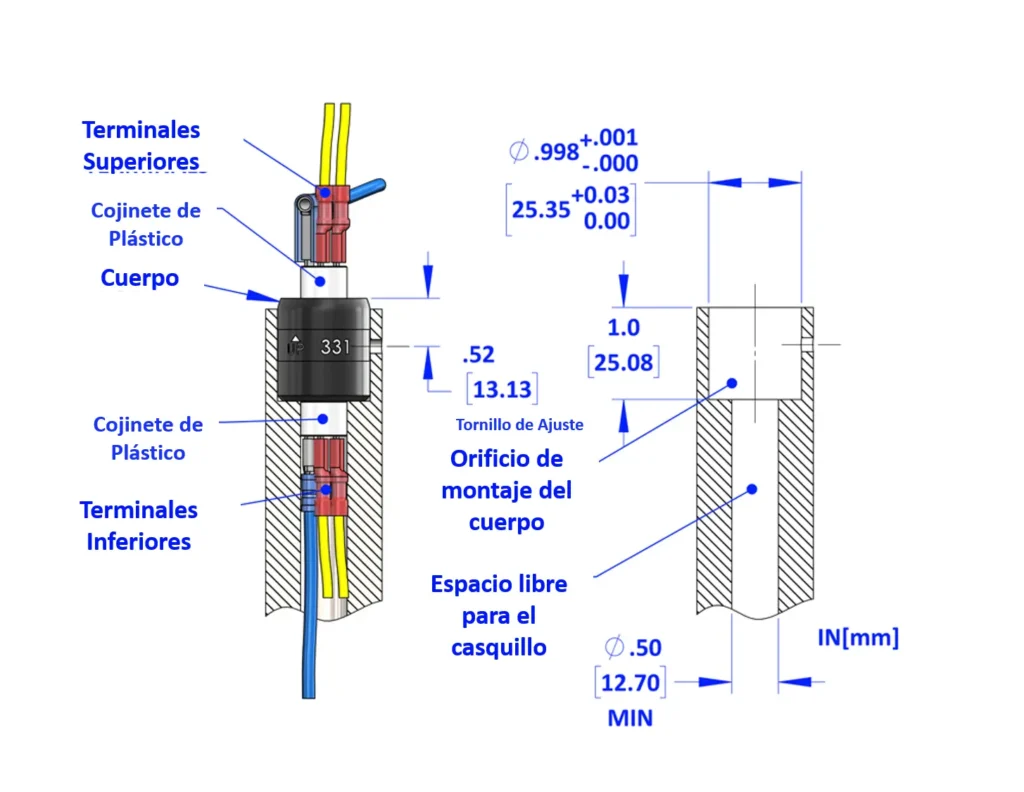

1. Conexiones de cables, montadas dentro del eje giratorio. 2. Extremo estacionario que muestra conexiones de cables estándar. 3. Los cables se engarzan en los terminales. (Herramienta sugerida: Thomas & Betts #WT 112M)
